ADI亚德诺 ADAR3003 产品介绍
2026-03-09
0次
特性
- 27GHz 至 31GHz 射频范围
- 可编程放大器偏置
- 功耗范围（静态）：571mW 至 805mW
- 增益范围：29.2GHz 时，为 20.8dB 至 23.3dB
- 输出 P1dB 范围：29.2GHz 时，为 13.1dBm 至 11.8dBm
- OP1dB 时的功耗：1.01W（标称偏置）
- 29.2GHz 和标称偏置下的规格
- DSA 0 至 DSA 代码 31 的 RMS 增益误差：0.98 分贝
- PSU 代码 0 至 PSU 代码 63 的 RMS 相位误差：4.7°
- 最大路径增益：22.7 分贝
- OIP3：20.2dBm
- OP1dB：12.1dBm
- 输出 PSAT：14.5dBm
- 输出 NSD：−127.8dBm/Hz
- 噪声指数：22.7 分贝
- 隔离（元素与元素之间）：< −30.7 分贝
- 0° 至 360° 相位调节范围
- 5.625 相位分辨率
- ≥31.5dB 增益调整范围
- ≤0.5dB 增益分辨率
- 用户可编程时序控制器，可用于选择光束状态
- 具有 128 个预存储光束状态的存储器
- 每个光束偏振有 64 个光束状态
- 32 个光束状态的 FIFO 内存
- 每个光束偏振有 16 个光束状态
- 可变的 SPI 长度可实现灵活、高效的光束命令
- 更新、重置和静音，1 至 16 个光束
- 集成 8 位 ADC，用于温度传感器和 RF 检测器
- 3 线或 4 线 SPI
- 封装：128 球 5mm × 5mm WLCSP
产品详情和应用
ADAR3003 是一款 27GHz 至 31GHz 发射、1 波束输入和 4 个双极化元件输出、用于极化相控阵的波束成形芯片。八个射频路径中的每一条都通过可变幅度和相位 (VAP) 模块，提供 ≥31.5 dB 的增益调整范围和 360° 的相位调整范围，而增益和相位分辨率分别小于≤0.5 dB 和 5.625°。每个 VAP 包含一个数字步进衰减器（DSA）和移相器单元（PSU）。每条路径的输出处都有一个集成的射频功率检测器，测量范围为 18dB。
所有片上控制寄存器和存储器的访问都是通过简单的 3 线或 4 线串行端口接口 (SPI) 进行的。另外，SPI 可通过四个地址引脚最多控制同一串行线上的十六个器件。随机存取存储器（RAM）可存储最多 128 个光束状态，每个光束极化均组织成 64 个光束状态。片上定序器选择并推进来自 RAM 或先进先出 (FIFO) 的光束状态。

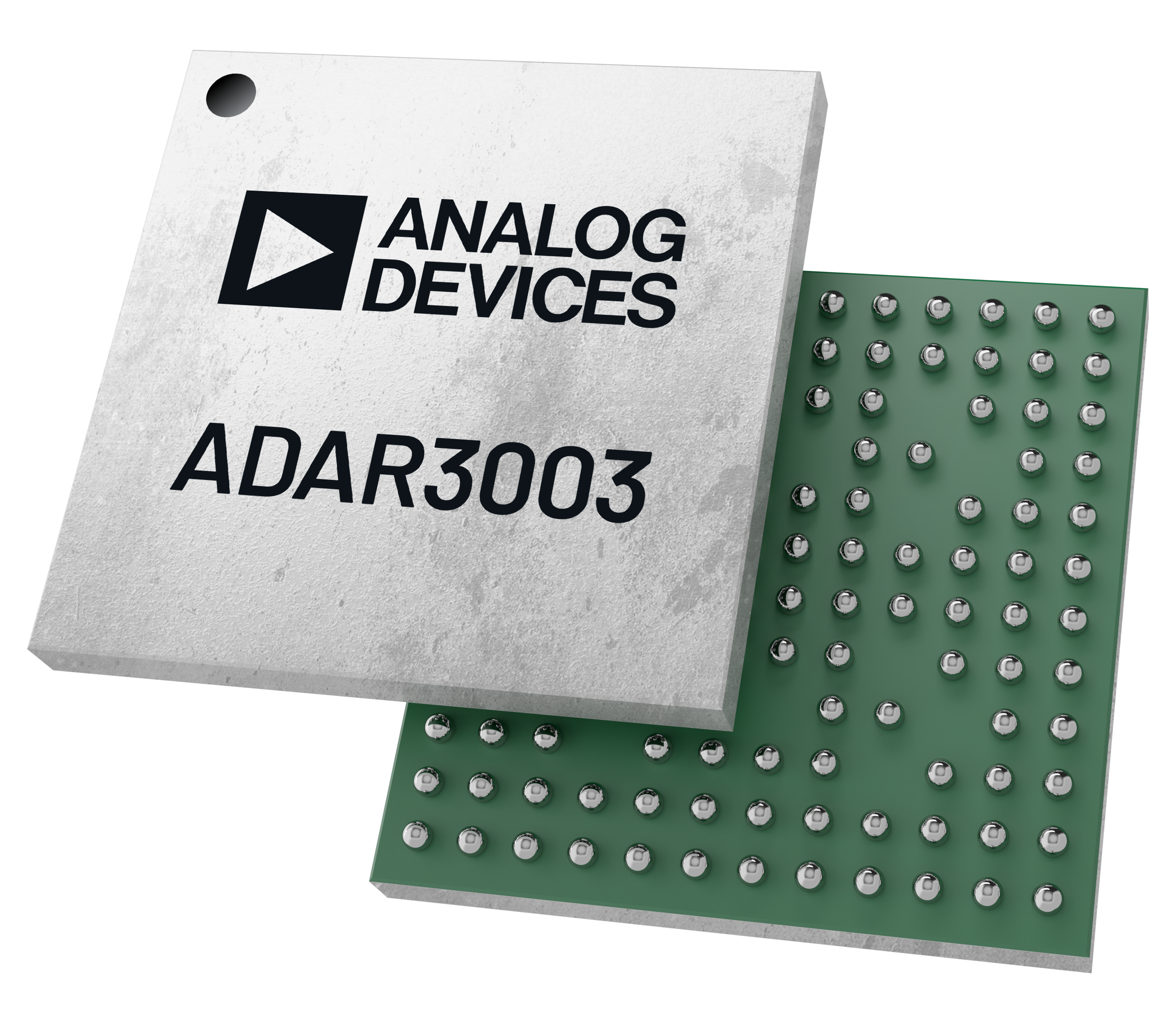

ADAR3003 采用 128 球 5mm × 5mm 晶圆级芯片规模封装 (WLCSP)，额定温度范围为 -40°C 至 +85°C。
应用
- 航空站
- 地面终端
- 海运码头
