特性

• LTC6908-1：互补输出 (0°/180°)
• LTC6908-2：正交输出 (0°/90°)
• 工作频率范围：50kHz至10MHz
• 一个外部电阻可设置频率
• 用于改善EMC性能的可选扩频频率调制
• ±10% 扩频
• 电源电流：400µA（典型值，V₊ = 5V，50kHz）
• 频率误差：≤1.5%（最大值，TA = 25°C，V₊ = 3V）
• 温度稳定性：±40ppm/°C
• 快速启动时间：260µs（典型值，1MHz）
• 输出静音直至稳定
• 采用2.7V至5.5V单电源供电

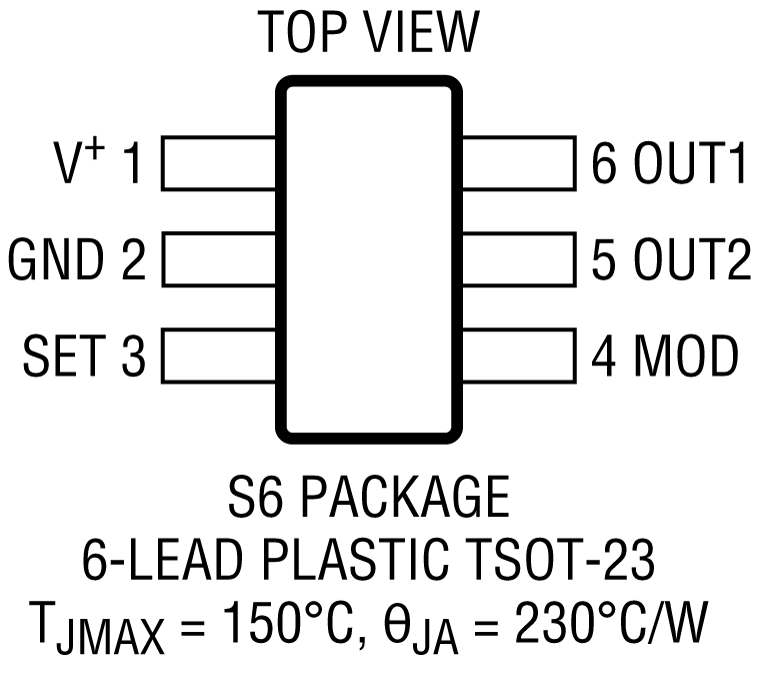

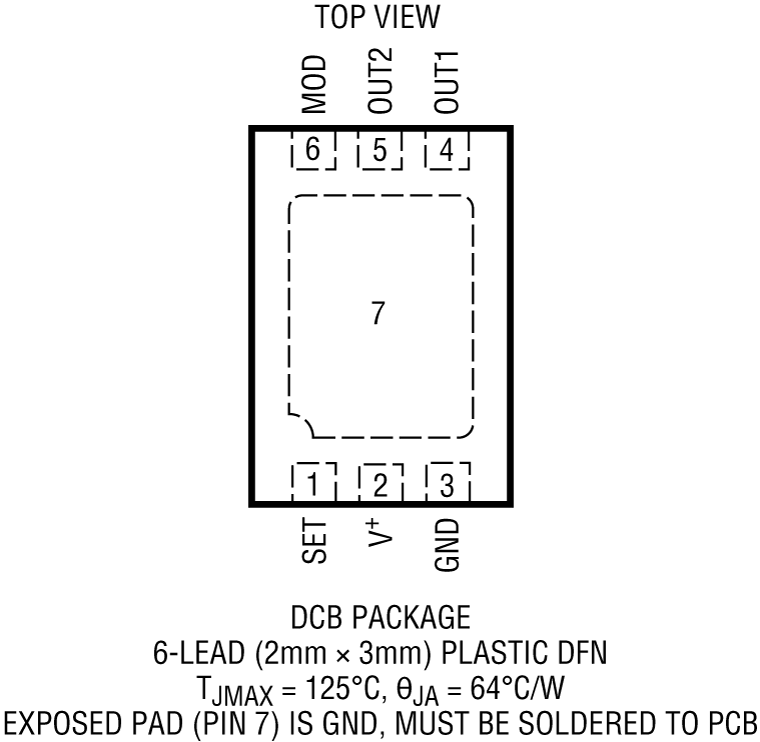

• 提供薄型(1mm) ThinSOT和DFN (2mm × 3mm)封装


产品详情和应用

LTC6908是一款易于使用的精密振荡器，提供具有180°或90°偏移的两个输出。该振荡器频率通过单个外部电阻(RSET)进行编程，且扩频频率调制(SSFM)被激活以改善电磁兼容性(EMC)性能。

LTC6908采用2.7V至5.5V单电源供电，提供轨到轨、50%占空比方波输出。10k至2M单个电阻用于选择50kHz至10MHz（5V电源）的振荡器频率。该振荡器可以使用下面列出的简单公式轻松进行编程：

f_OUT = 100MHz․10k/ R_SET

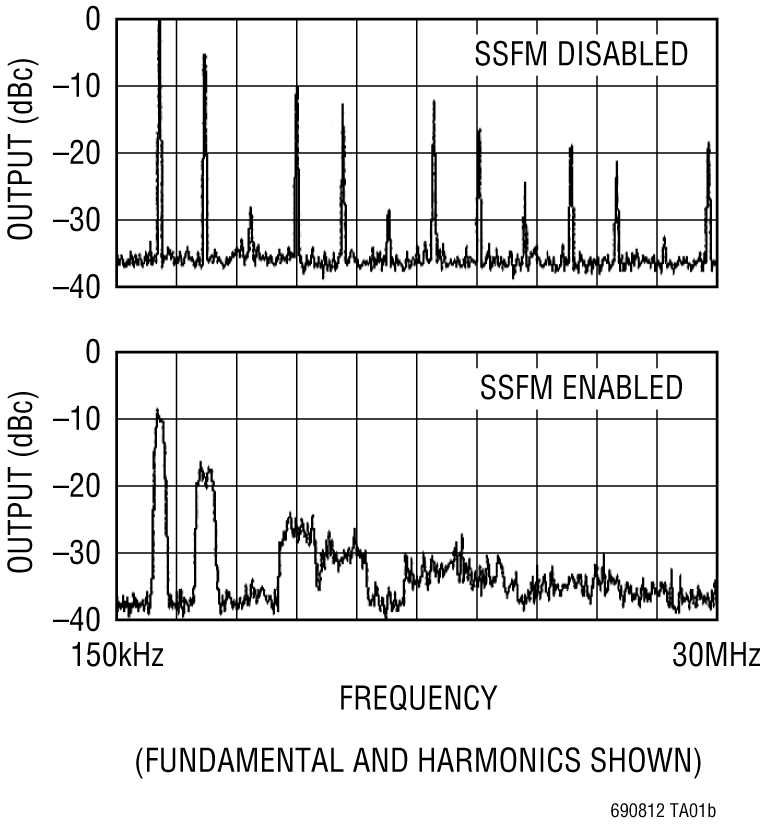

LTC6908的SSFM能力通过随机噪声(PRN)信号调制输出频率，以降低峰值电磁辐射水平并改善EMC性能。扩频量固定为中心频率的10%左右。使能SSFM时，调制速率由用户选择。三个可能的调制速率为f_OUT/16、f_OUT/32 和 f_OUT/64。

• 开关电源参考时钟
• 便携式和电池供电设备
• 精密可编程振荡器
• 电荷泵驱动器
