特性

• 采用一个外部电阻器来设定频率
• 快速启动时间：100us (典型值)
• 频率范围：17MHz 至 170MHz

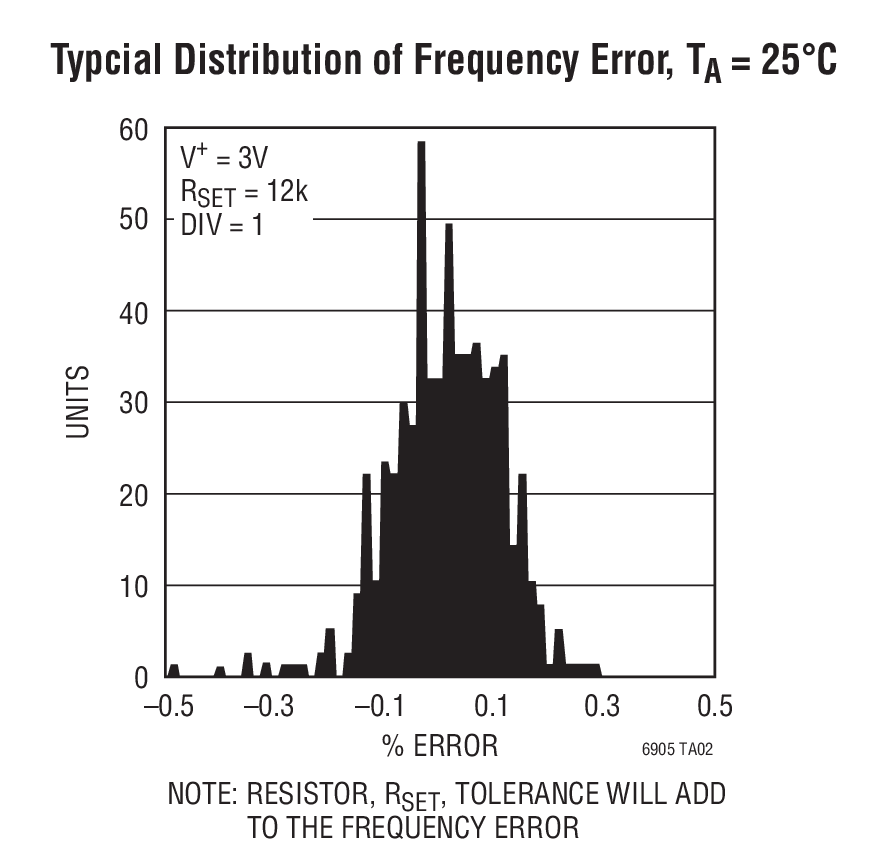

• 频率误差：典型值为 ±0.5% (17MHz 至 170MHz)
    (T_A = 0℃ 至 70℃，在所有的设定值条件下)
• ±20ppm/℃ 温度稳定性
• 上升时间：0.5ns，C_L = 5pF
• 定时抖动：7.2ps RMS (在 170MHz 频率条件下)
• 50% ±2.5% 占空比
• 6mA 典型电源电流，f_OSC = 100MHz
• CMOS 输出驱动 500Ω 负载 (V_S = 3V)
• 采用 2.7V 至 5.5V 单工作电源

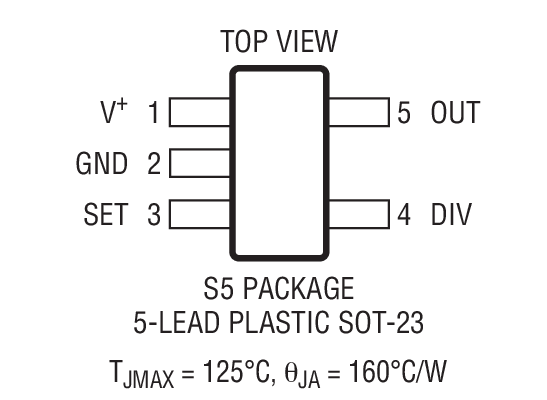

• 扁平 (高度仅 1mm) ThinSOT^™ 封装

产品详情和应用

LTC^®6905 精准、可编程硅振荡器易于使用，且占用的板级空间非常小。它只需单个电阻器便可在 17MHz 至 170MHz 的范围内设定输出频率，典型频率误差为 0.5% 或更小。

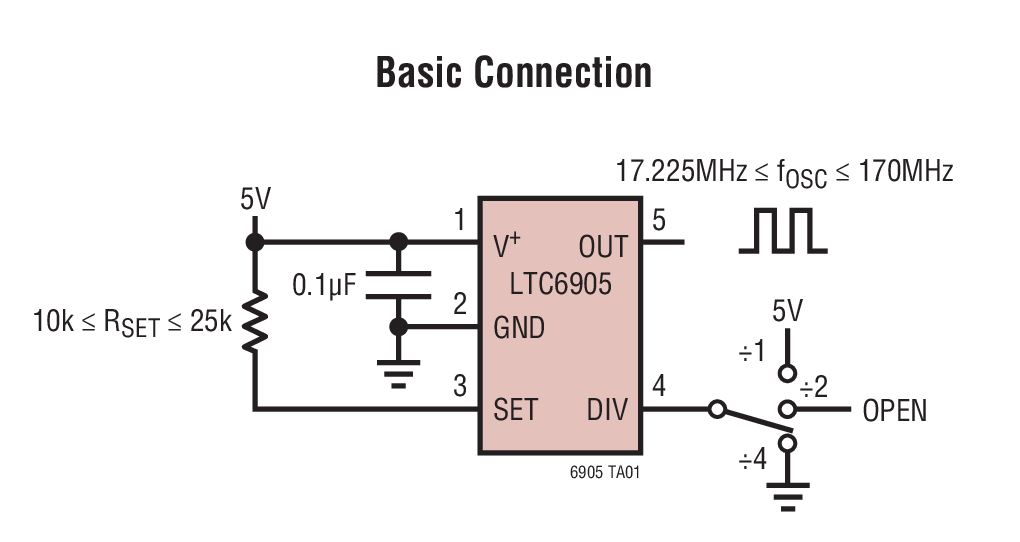

 LTC6905 采用 2.7V 至 5.5V 单工作电源，并提供了一个轨至轨、50% 占空比的方波输出。CMOS 输出驱动器确保了快速上升/下降时间和轨至轨开关操作。工作原理很简单：采用一个阻值为 10k 至 25k 的电阻器 R_SET 来设定频率，而且，一个内部三态分频器 (DIV 输入) 允许对主时钟进行 1、2 或 4 分频，从而为每个R_SET 阻值提供了三种频率。

LTC6905 包括一个专有的反馈环路，该反馈环路用于对 R_SET与频率之间的关系进行线性化处理，因而免除了采用表格来计算频率的需要。可采用概括如下的简单公式来轻松地设置振荡器的频率：

对于包括一个内部频率设定电阻器的较高准确度、固定频率器件版本，请参见 LTC6905-XXX 系列的数据表。

• 高频精准振荡器
• 高速数据总线时钟
• 替换固定频率晶体振荡器
• 替代陶瓷振荡器
