ADI亚德诺 LTC6995-1 产品介绍

2026-03-09 0次

特性

周期范围：1毫秒至9.5小时
通过上电或复位输入复位时序
可配置1至3个电阻
最大频率误差<1.5%
可编程输出极性
2.25V至5.5V单电源供电

55μA至80μA电源电流（2毫秒至9.5小时时钟周期）
启动时间：500μs
CMOS输出驱动器源电流/吸电流：20mA
工作温度范围：-55°C至125°C

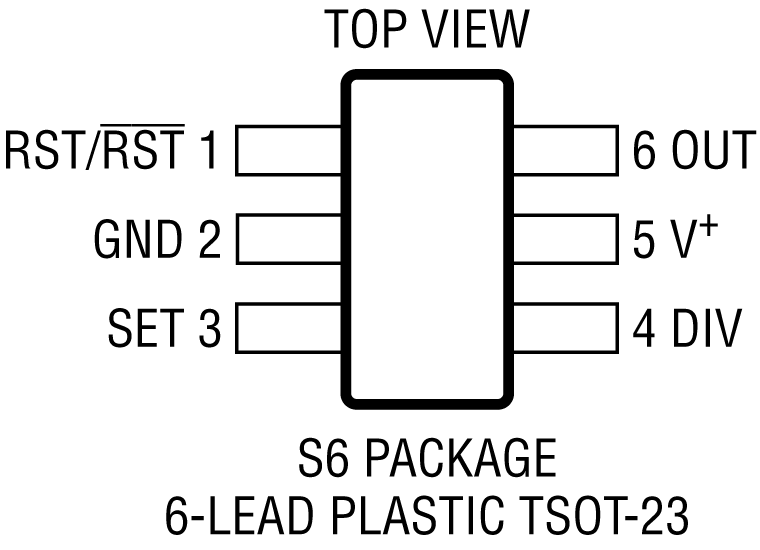

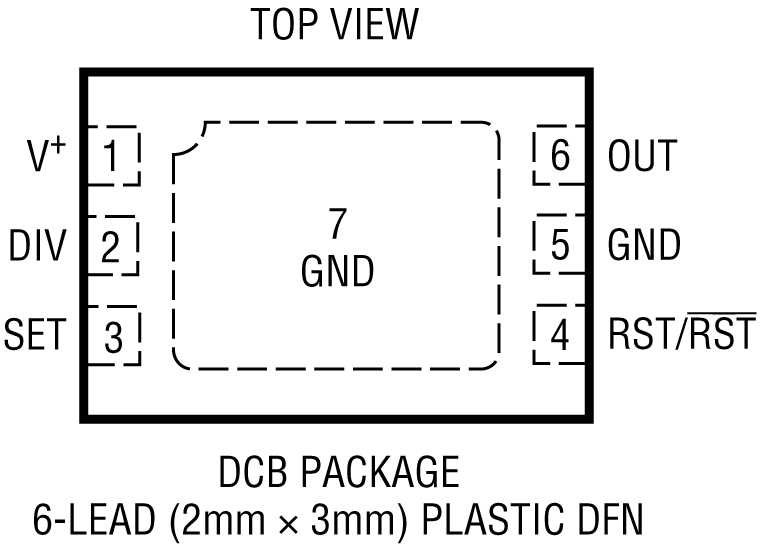

提供薄型(1mm) SOT-23 (ThinSOT^™)和2mm × 3mm DFN产品详情和应用

LTC6995是一款硅振荡器，具有1.024ms至9.54小时（29.1μHz至977Hz）的可编程周期范围，专门用于长持续时间定时事件。LTC6995属于TimerBlox^®系列多功能硅时序器件。

单个电阻R_SET可对LTC6995的内部主振荡器频率进行编程设定。输出时钟周期由此主振荡器和内部分频器N_DIV（可编程为从1到2²¹的八种设置）确定。

当振荡时，LTC6995 产生一个 50% 占空比的方波输出。该器件提供了一种复位功能，用以停止主振荡器并清零内部分频器。取消复位将启动一个完整的输出时钟周期，这适用于可编程上电复位和看门狗定时器应用。

振荡时，LTC6995会生成50%占空比方波输出。复位功能用于停止主振荡器并清除内部分频器。移除复位将启动完整的输出时钟周期，该周期适用于可编程上电复位和看门狗定时器应用。

LTC6995具有两个版本的复位功能。LTC6995-1的复位输入高电平有效，而LTC6995-2的复位输入低电平有效。复位时两个版本的输出极性可选。

应用

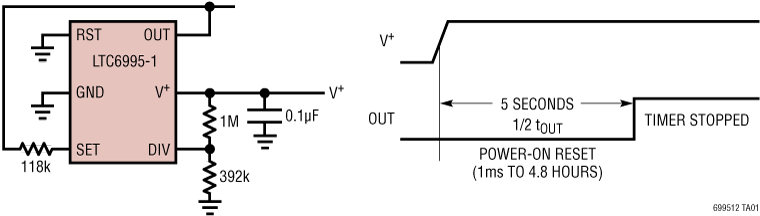

- 上电复位定时器
- 长时间单次
- “心跳” 定时器
- 看门狗定时器
- 定期“唤醒”呼叫
- 高振动、高加速度环境
