ADI亚德诺 LTC1799 产品介绍

2026-03-09 0次

特性

使用一个外部电阻器设置频率
快速启动时间：<1ms
1kHZ 至 33MHz 频率范围

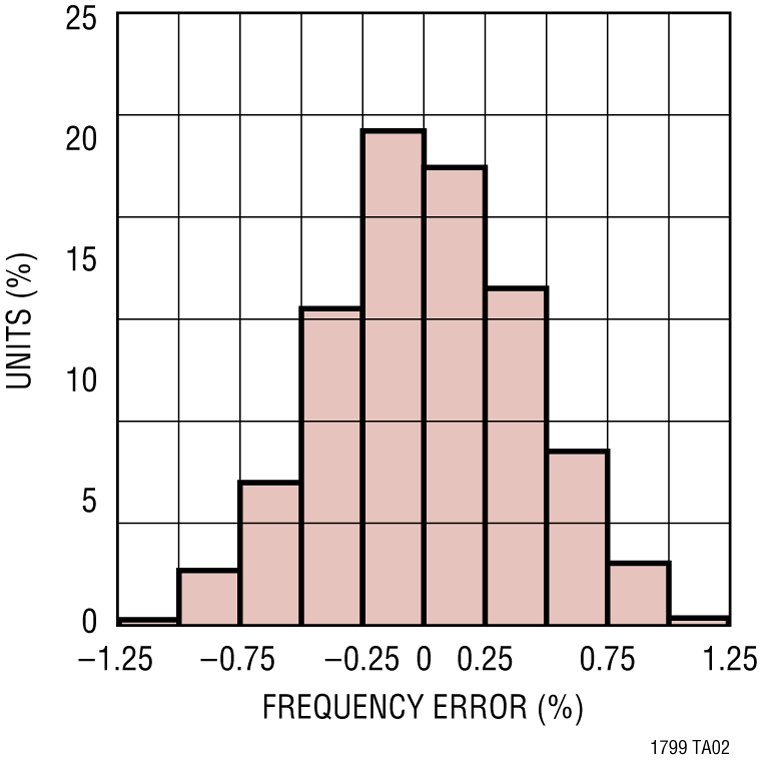

频率误差 ≤1.5% 5kHz 至 20MHz (T_A = 25°C)
频率误差 ≤2% 5kHz 至 20MHz (T_A = 0°C 至 70°C)
±40ppm/°C 温度稳定性
0.05%/V 电源稳定性

50% ±1% 占空比 1kHz 至 2MHz
50% ±5% 占空比 2MHz 至 20MHz
1mA 典型电源电流
100Ω CMOS 输出驱动器
2.7V-5.5V 单电源供电
纤薄 (1mm) SOT-23（ThinSOT^™ 封装）
符合汽车应用的 AEC-Q100 标准

产品详情和应用

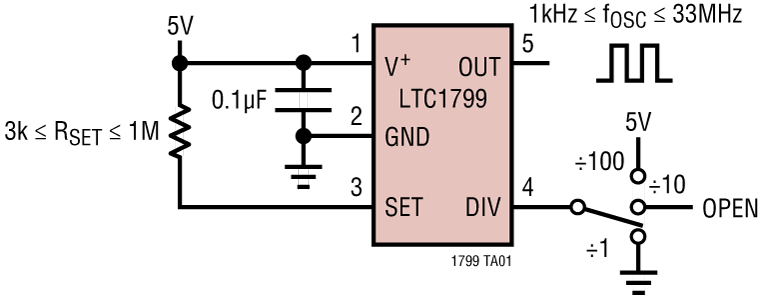

LTC1799 是一款精密振荡器，易于使用且在 PC 板的占用空间极小。振荡器频率由单个外部电阻器 (R_SET) 进行设置。LTC1799 设计用于在无需外部微调部件的情况下实现高精度操作（≤1.5% 频率误差）。

LTC1799 使用电压为 2.7 V 至 5.5 V 的单电源供电，并且提供一个 50% 占空比的轨到轨方波输出。CMOS 输出驱动器确保快速上升/下降时间和轨到轨切换。用于设置频率的电阻器可以从 3K 到 1M 不等，以便在 100kHz 和 33MHz（5V 电源）的范围内选择主振荡器频率。三态 DIV 输入决定在驱动输出之前将主时钟除以 1、10 或 100，以提供从 1kHz 到 33MHz（5V 电源）的三个频率范围。LTC1799 具有专有的反馈回路，对 R_SET 与频率之间的关系进行线性化，因此不需要使用表格计算频率。

应用

低成本精密振荡器
开关电源参考时钟
时钟开关电容滤波器
固定晶振替代器件
陶瓷振荡器替代器件
