特性

• 处理器控制或独立式固态振荡器
• 动态改变频率
• 双路低抖动、同步、固定频率输出
• 2线串行接口
• 频率输出范围8.1kHz至133MHz
• 整个温度范围内频率变化±0.5% (+25°C至+70°C)
• ±0.5%初始容差
• 非易失(NV)频率设置
• 5V单电源
• 无外部元件
• 掉电模式
• 同步输出门控

产品详情和应用

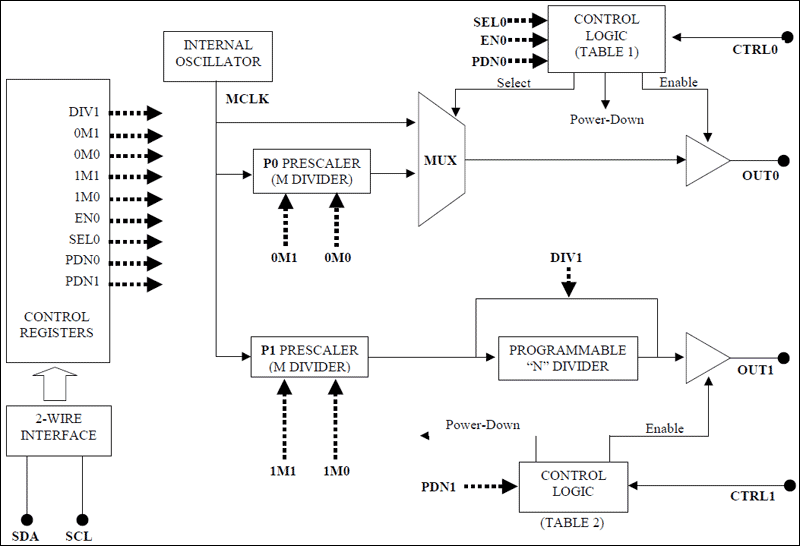

DS1077是一种双输出、可编程的固定频率振荡器，无需外部元件。DS1077可以用作处理器控制的频率合成器，或独立振荡器。两个同步输出的工作频率可以是主频率的约数，由用户通过两个片上可编程的预定标器与一个分频器来调节。选定的输出频率存储在NV (EEPROM)存储器中。上电时，DS1077将这些数值作为默认值。

DS1077具有2线串口，可以对可编程预定标器(P0与P1)与分频器(N)进行动态、在线编程，并将期望值存储在NV (EEPROM)存储器中。只要简单地将不同数值动态、在线写入器件(或者对已编程的器件重新编程)就可以改变设计。而对于固定频率的应用，可以采用预编程的器件，就不再需要与串口的连接。预编程器件可以根据用户需要的频率定做。

DS1077采用8引脚SO或µSOP封装，能够简单经济地生成时钟信号，并且利用最少的板上空间。如果需要，也可以采用晶片级封装。

应用

• 电缆调制解调器
• 蜂窝电话
• 计算机外设
• 复印机
• PC
• 打印机
