特性

• 1kHz 至 68MHz 方波输出

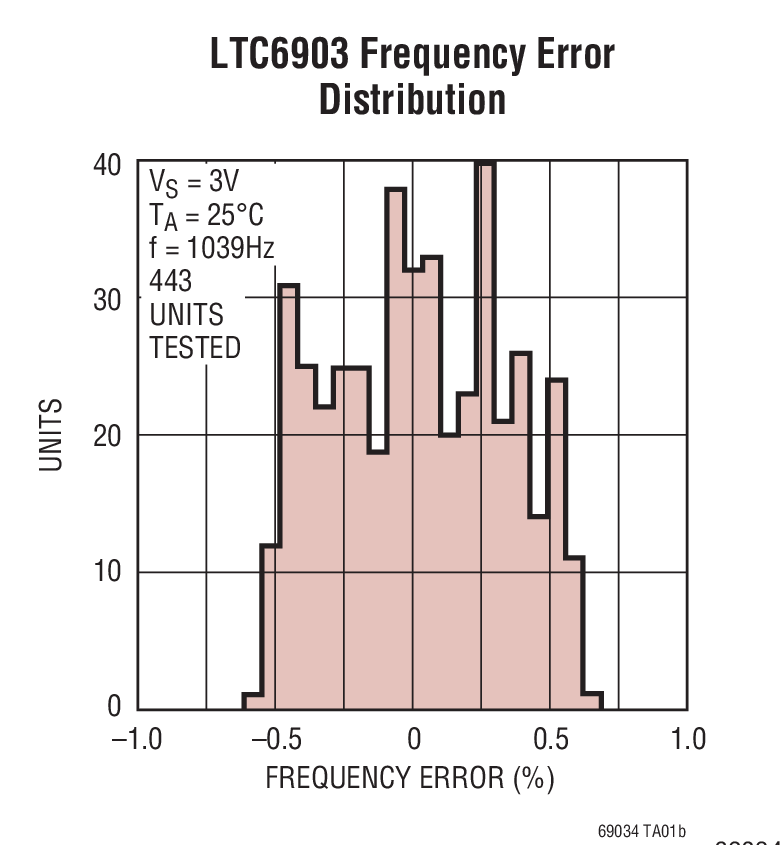

• 0.5% (典型值) 初始频率准确度
• 频率误差 <1.1% (在所有设定值条件下)
• 整个温度范围内的典型频率漂移为 10ppm/°C
• 0.1% 分辨率
• 1.7mA 典型电源电流 (f < 1MHz，V_S = 2.7V)
• 2.7V 至 5.5V 单电源操作
• 1kHz 至 8MHz 频率范围内的抖动 <0.4% (典型值)
• 易用型 SPI (LTC6903) 或 I²C (LTC6904) 串行接口
• 输出使能引脚
• -55°C 至 125°C 工作温度范围

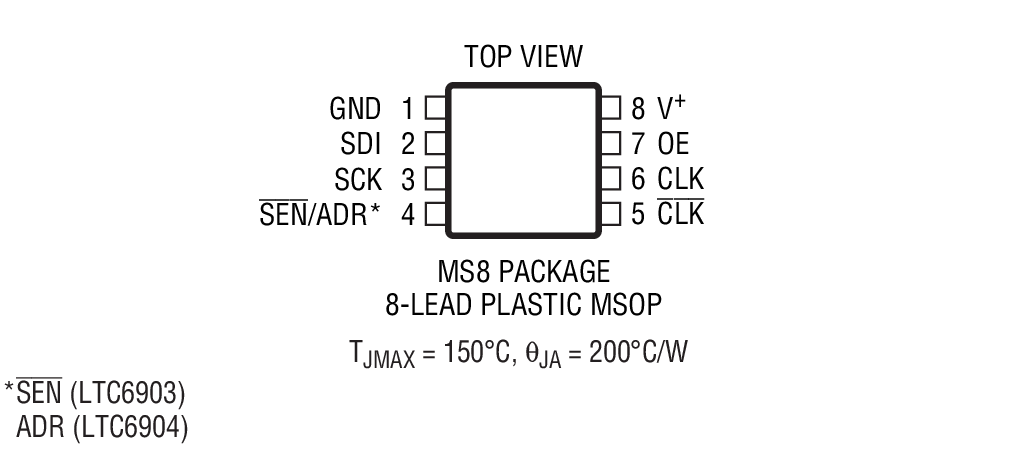

• MS8 封装

产品详情和应用

LTC^®6903 / LTC6904 是低功率独立型数字频率源，可提供一个 1kHz 至 68MHz 的精准频率 (通过一个串行端口来设定)。除了一个电源旁路电容器以外，LTC6903 / LTC6904 不需要任何的外部元件，而且它们采用 2.7V 至 5.5V 的宽电压范围单工作电源。

LTC6903 / LTC6904 具备一个专有的反馈环路，用于对数字控制设定值和频率之间的关系进行线性化处理，从而生成了一个非常简单的频率设定公式：

f = 2^OCT • 2078 (Hz) / (2 – DAC/1024)；1kHz < f < 68MHz

式中的 OCT 是一个 4 位数字代码，而 DAC 是一个 10 位数字代码。

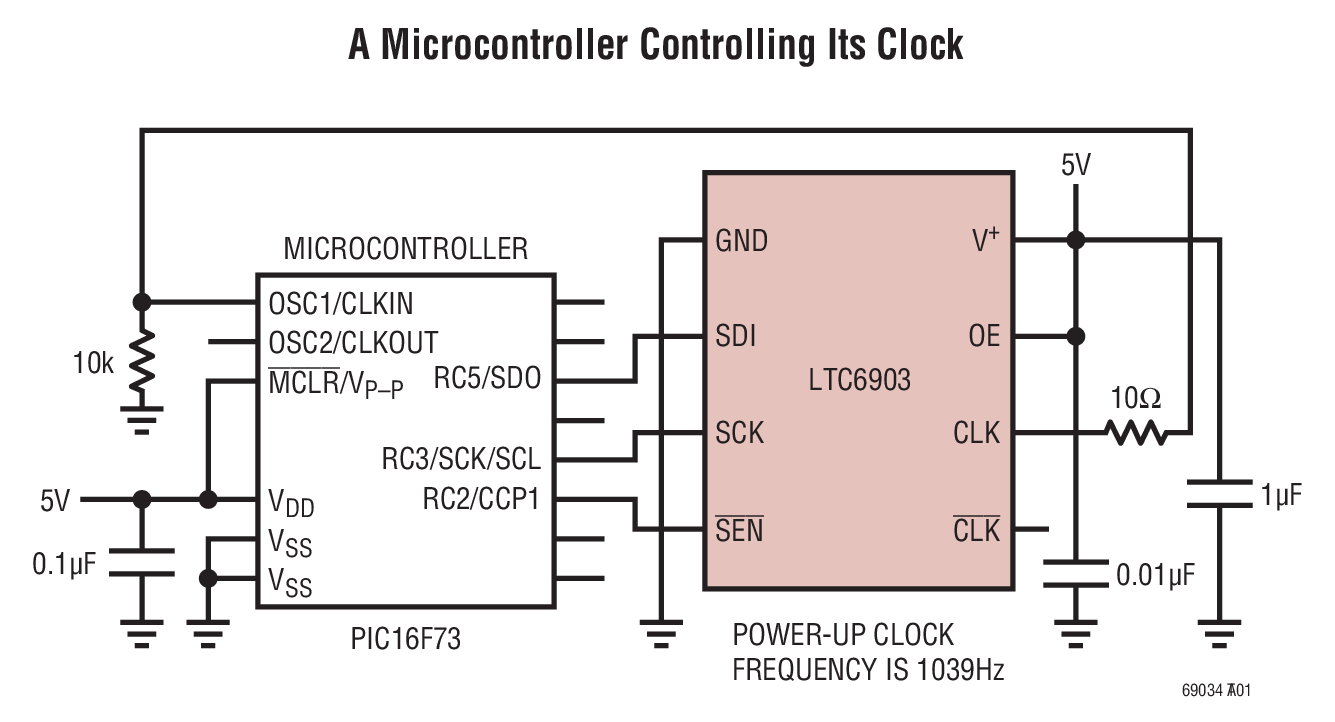

LTC6903 由一个简便的 SPI 兼容型串行接口来控制。LTC6904 采用一个工业标准 I²C 兼容型接口。

• 精准数字控制振荡器
• 电源管理
• 替换直接数字频率合成 (DDS)
• 替换 DAC 和 VCO
• 开关电容器滤波器时钟
