特性

• 双输出频率范围

  • f_OUT = 9.65 GHz 至10.41 GHz
  • f_OUT/2 = 4.825 GHz 至5.205 GHz
• 输出功率(P_OUT)：11 dBm
• 单边带(SSB)相位噪声：-114 dBc/Hz (100 kHz)
• 无需外部谐振器

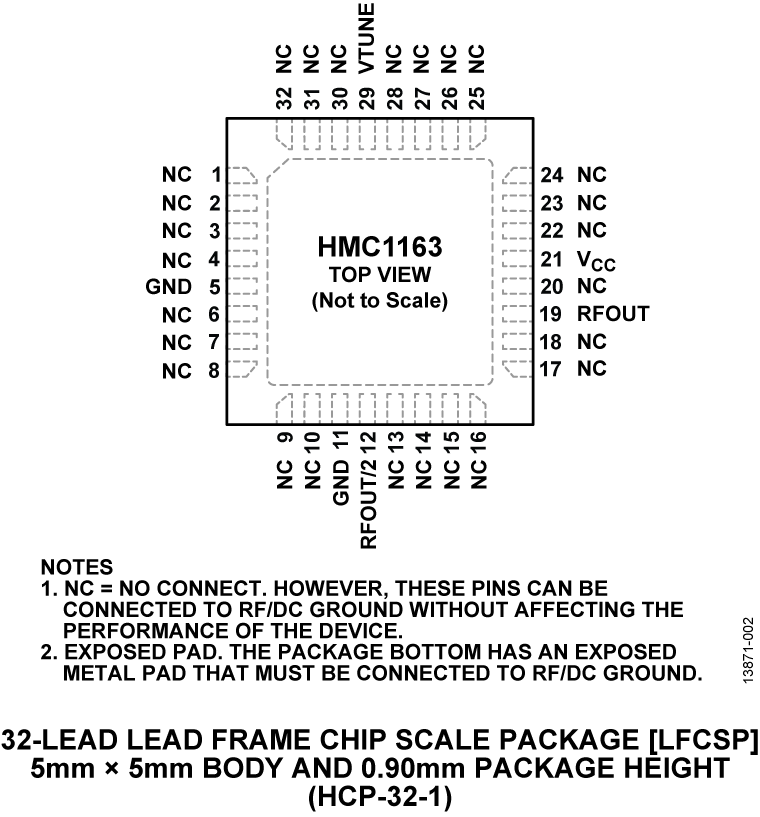

• 符合RoHS标准的5 mm x 5 mm、32引脚LFCSP封装：25 mm²

产品详情和应用

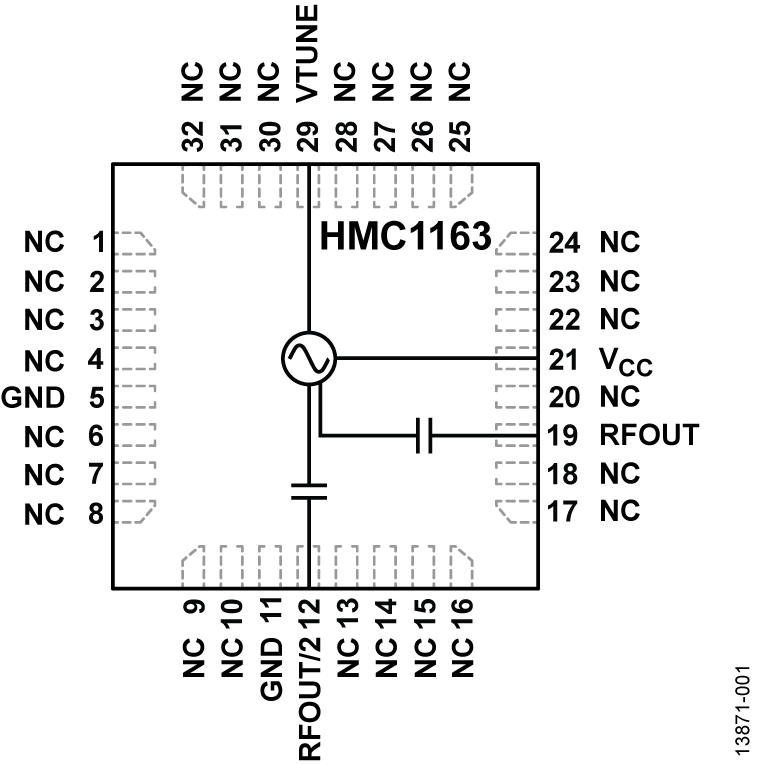

HMC1163是一款集成谐振器、负电阻器件和变容二极管的单芯片微波集成电路(MMIC)压控振荡器(VCO)，具有分频输出。

由于振荡器采用单芯片结构，因而在温度范围内具有出色的输出功率和相位噪声性能。

采用5 V电源电压时，输出功率为11 dBm（典型值）。VCO采用符合RoHS标准的LFCSP封装，无需外部匹配元件。

应用

• 点到点和点到多点无线电
• 测试设备和工业控制
• 甚小孔径终端(VSAT)
