ADI亚德诺_LTC6991_产品介绍

ADI亚德诺 LTC6991 产品介绍

2026-03-09 0次

特性

周期范围：1毫秒至9.5小时
使用1至3个电阻配置
最大频率误差<1.5%
输出复位功能
2.25V至5.5V单电源供电
55µA至80µA电源电流
（2毫秒至9.5小时时钟周期）

500µs启动时间
CMOS输出驱动源/吸电流20mA
工作温度范围：-55°C至125°C

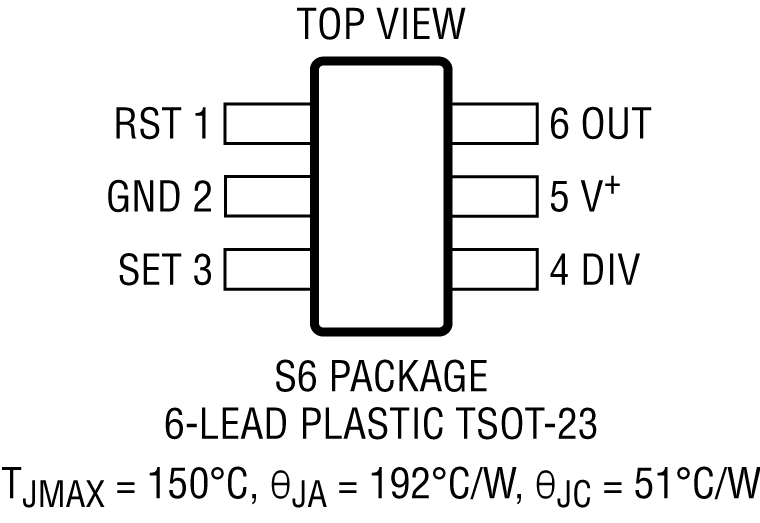

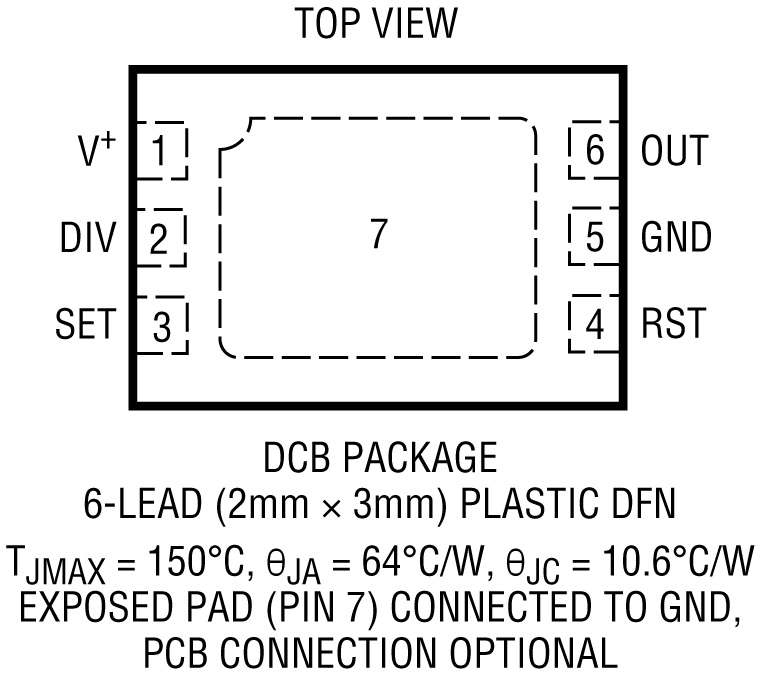

提供薄型(1mm) SOT-23 (ThinSOT^™)和2mm × 3mm DFN封装
通过AEC-Q100汽车应用认证

产品详情和应用

LTC6991是一种硅振荡器，可编程周期范围为1.024毫秒至9.54小时（（29.1µHz至977Hz），LTC6991是TimerBlox^®系列通用硅定时装置的组成部分。

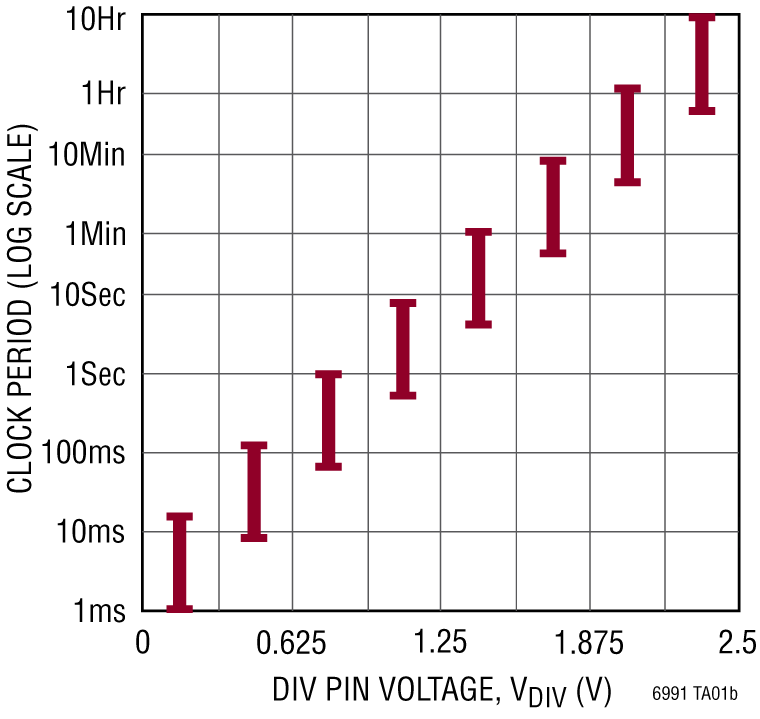

一个电阻R_SET即可对LTC6991的内部主晶振频率进行编程。输出时钟周期由这个主振荡器和内部分频器N_DIV（可编程为八个从1至2²¹的设置）确定。

正常运行时，LTC6991以50%的占空比振荡。提供复位功能以截断脉冲（降低占空比）。也可使用复位引脚来防止输出振荡。

可使用极性功能配置RST和OUT引脚用于有效低电平或有效高电平操作。

POL位

RST引脚

输出状态

振荡

0（复位）
