特性

• 电源电压范围：+2.7V至+5.5V
• 输入频率范围
  • 高：10MHz至500MHz (MAX2470/2471)
  • 低：10MHz至200MHz (MAX2470)
• 200MHz时功率增益>14dB
• 200MHz时的典型反向隔离为64dB
• 低失真输出驱动
• 超小型SOT23-6封装
• 高输入阻抗
• 单端(MAX2470)或差分(MAX2471)输入

产品详情和应用

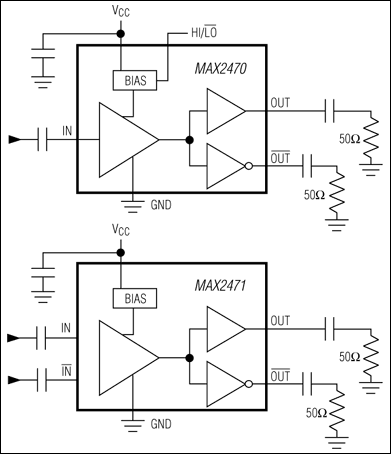

MAX2470/MAX2471是灵活、低成本、高反向隔离缓冲放大器，适用于采用分立式和模块式VCO设计的应用。两者均具有50Ω差分输出，用于驱动单个差分（平衡）负载或两个独立的单端（不平衡）50Ω负载。MAX2470提供单端输入和两个可选的工作频率范围：10MHz至500MHz和10MHz至200MHz。MAX2471提供差分输入，工作频率范围为10MHz至500MHz。MAX2470/MAX2471还具有高输入阻抗以提供尽可能高的灵活性，从而能够采用多种振荡器拓扑。它们兼具高反向隔离和低电源电流，因此非常适合需要以低功耗提供高性能的应用。

这些器件也非常适合用作有源巴伦。MAX2470将单端输入转换为差分输出。MAX2471可用作差分缓冲级或将差分输入转换为两个单端输出。

MAX2470采用+2.7V至+5.5V单电源供电。在-5dBm的输出功率下，其在高频范围内电流消耗为5.5mA，在低频范围内的电流消耗仅3.6mA。MAX2471采用+2.7V至+5.5V单电源供电，电流消耗为5.5mA。这两款器件均采用超小型SOT23-6塑料封装，所需电路板空间很小。

应用

• 有源巴伦
• 蜂窝和PCS移动电话
• 通用缓冲器/放大器
• ISM频段应用
