特性

• 2 相、3 相或 4 相输出
• 任选的扩频频率调制以改善 EMC 性能
• 5kHz 至 20MHz频率范围
• 由一个外部电阻器设定频率
• 由一个外部电阻器设定扩频百分比
• 400μA 典型电源电流，V_S = 3V，1MHz
• 频率误差 ≤ 1.5% (最大值)，5kHz 至 10MHz (T_A = 25°C)
• 频率误差 ≤ 2% (最大值)，5kHz 至 10MHz (T_A = 0°C 至 70°C)
• ±40ppm/°C 温度稳定性
• 快速启动时间：50μs 至 1.5ms
• 100Ω CMOS 输出驱动器
• 采用 2.7V 至 5.5V 单电源运作

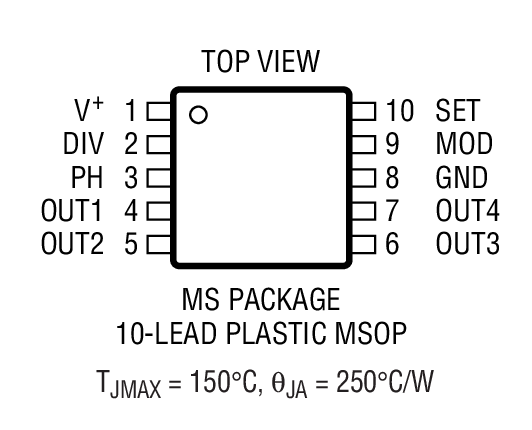

• 采用 10 引脚 MS 封装



产品详情和应用

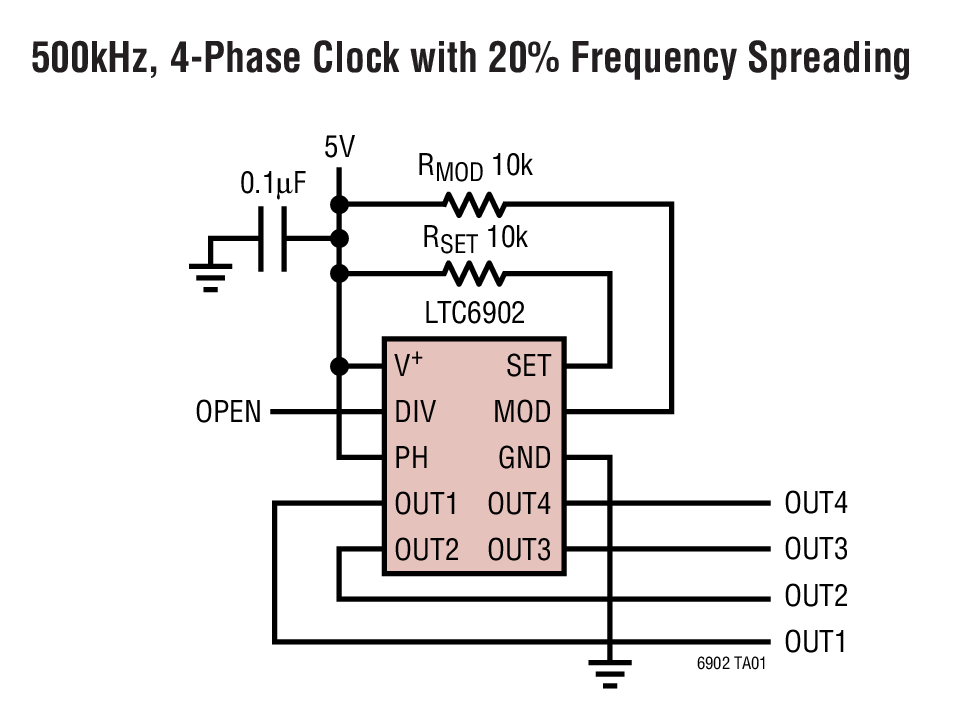

LTC^®6902 是一款精准、低功率和易于使用的振荡器，其在小型封装中提供了多相输出。振荡器频率由单个外部电阻器 (R_SET) 来设定。另外，LTC6902 还提供了一种任选的扩频频率调制 (SSFM) 功能，该功能可利用一个附加的外部电阻器 (R_MOD) 来启动和控制。

LTC6902 的主振荡器受控于 R_SET 电阻器，并具有一个 100kHz 至 20MHz 的范围。为了适应较宽的输出频率范围，该器件内置了一个可编程分频器 (1、10 或 100 分频)。集成型可编程多相电路可提供 2 相、3 相或 4 相波形。

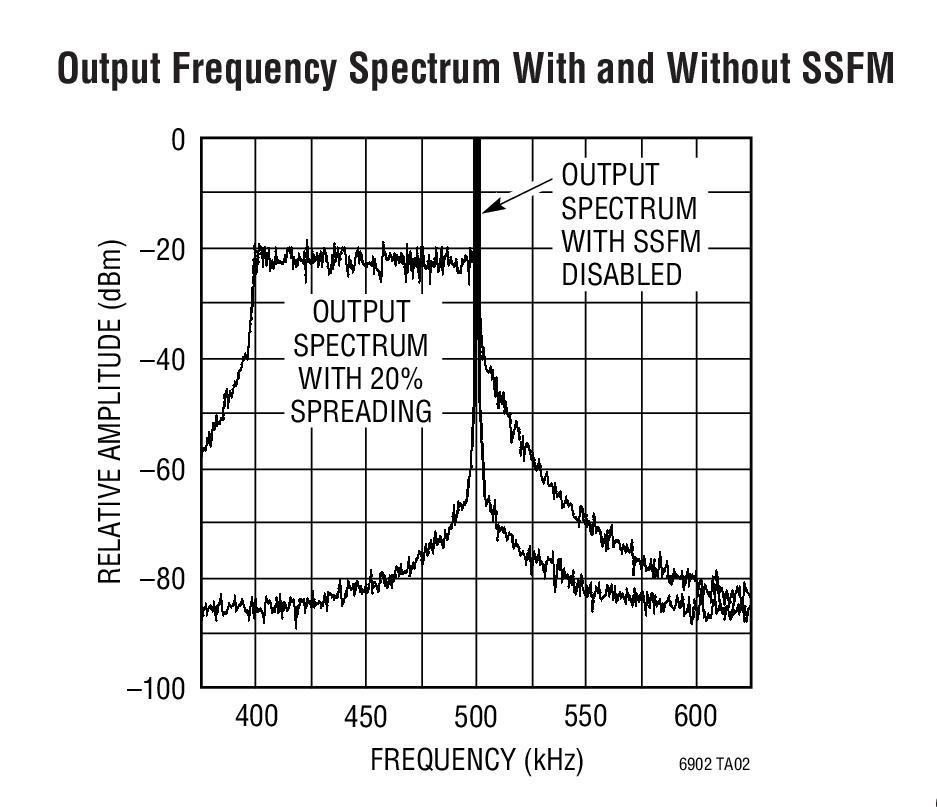

LTC6902 的 SSFM 功能利用一个伪随机噪声 (PRN) 信号来调制振荡器的频率，以把振荡器的能量散布在一个很宽的频段内。这种能量散布可降低峰值电磁辐射水平并改善电磁兼容性 (EMC) 性能。扩频度可利用一个附加的外部电阻器 (R_MOD) 来设置，并通过把 MOD 引脚接地来停用。

• 开关电源时钟基准
• 便携式和电池供电型设备
• PDA
• 蜂窝电话
• 计时开关电容器滤波器
