特性

• RF 输入频率范围：12.6 GHz 至 15.4 GHz
• IF 输出频率范围：2.7 GHz 至 3.5 GHz
• LO 输入频率范围：9 GHz 至 12.6 GHz
• 电源转换增益：15 dB（典型值）
• 镜频抑制：25 dB（典型值）
• SSB 噪声指数：2 dB（典型值）
• 输入 IP3：1 dBm（典型值）
• 输入 P1dB：−7 dBm（典型值）
• 单端 50 Ω RF 和 LO 输入端口

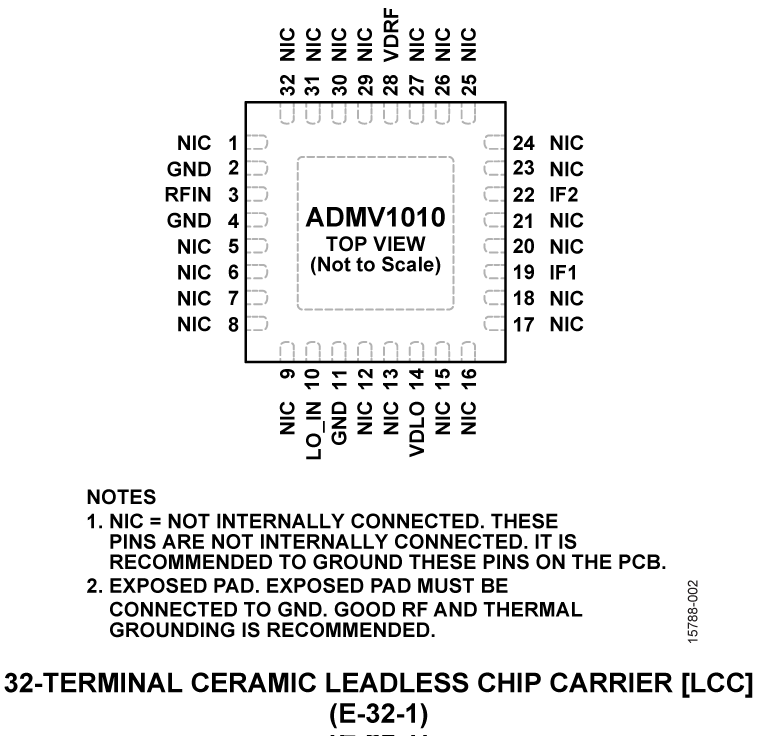

• 带裸焊盘的 4.9 mm × 4.9 mm 32 端子 LCC

产品详情和应用

ADMV1010 是一款采用砷化镓 (GaAs) 设计的紧凑式微波单片集成电路 (MMIC) 单边带 (SSB) 降频器，它采用符合 RoHS 指令的封装，专门针对点对点微波无线电设计进行优化，工作频率范围为 12.6 GHz 至 15.4 GHz。

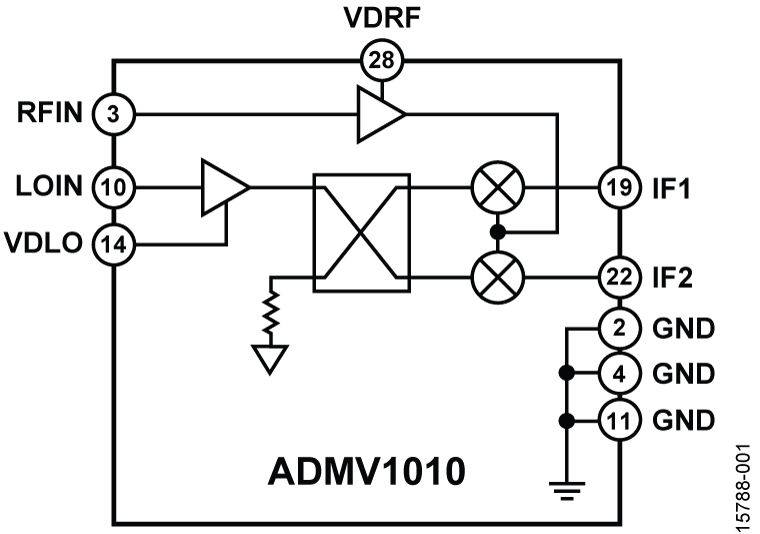

ADMV1010 的转换增益为15 dB，镜频抑制为 25 dB。ADMV1010 使用一个射频 (RF) 低噪声放大器 (LNA)，其后是一个同相/正交 (I/Q) 双平衡混频器，由一个驱动放大器驱动本地振荡器 (LO)。提供 IF1 和 IF2 混频器输出，并需要使用外部 90° 混合模式选择所需的边带。I/Q 混频器拓扑结构减少了对不必要的边带进行过滤的需要。ADMV1010 是混合式 SSB 降频器组件的替代方案，但外形小得多，它可以使用表面安装制造组件，从而消除了对引线键合的需要。

ADMV1010 降频器采用热法增强的紧凑式 4.9 mm × 4.9 mm 32 端子 LCC 封装。ADMV1010 的工作温度范围为 −40°C 至 +85°C。

应用

• 点对点微波无线电
• 雷达和电子战系统
• 仪器仪表和自动测试设备
• 卫星通信
