ADI亚德诺 ADMV1013 产品介绍

2026-03-09 0次

特性

宽带射频输出频率范围：24 GHz 至 44 GHz
2 种上转换模式
- 从基带 I/Q 直接转换至 RF
- 从实际 IF 进行单边带升频转换
LO 输入频率范围：5.4 GHz 至 10.25 GHz
LO 四倍频器，最高可达 41 GHz
匹配的 50 Ω 单端 RF 输出和 IF 输入

可选择匹配的 100 Ω 平衡或 50 Ω 单端 LO 输入
100 Ω 平衡基带输入
边带抑制和载波馈通优化
用于收发器功率控制的可变衰减器
可通过 4 线 SPI 接口进行编程

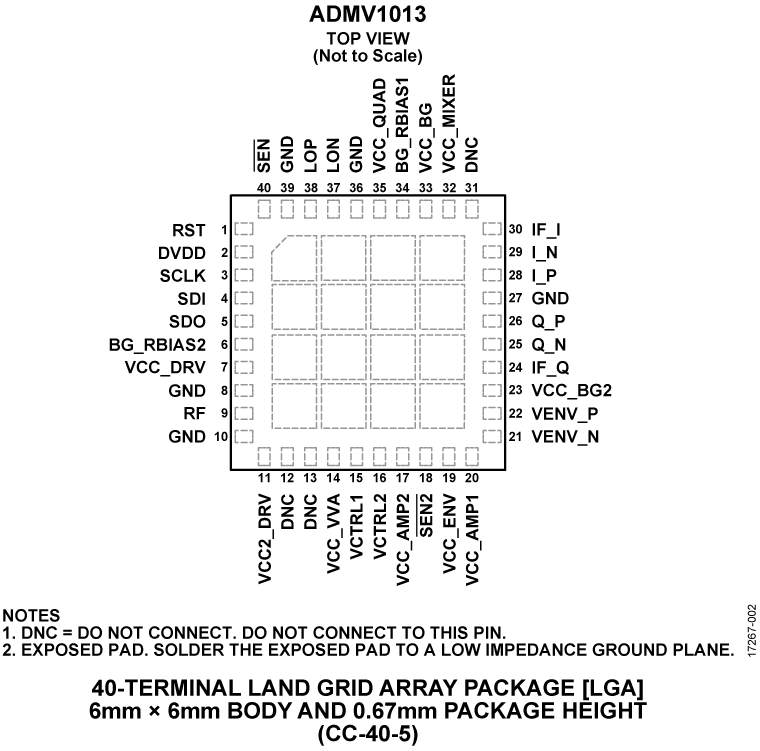

40 端子栅格阵列封装 (LGA)

产品详情和应用

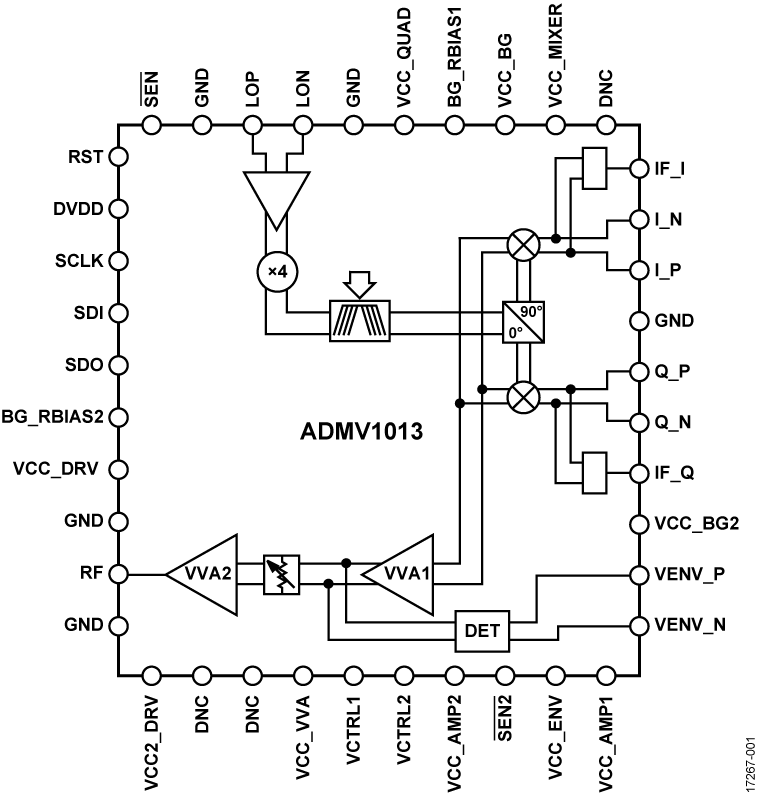

ADMV1013 是一款宽带微波上变频器，针对在 24 GHz 至 44 GHz 射频 (RF) 范围内工作的点对点微波无线电设计进行了优化。

上变频器提供两种频率转换模式。该设备能够从基带同相正交 (I/Q) 输入信号直接转换为 RF，以及从复杂中频 (IF) 输入进行单边带 (SSB) 上变频。可以禁用基带 I/Q 输入路径，并且可以将 0.8 GHz 至 6.0 GHz 范围内的调制复杂 IF 信号插入 IF 路径并上变频至 24 GHz 至 44 GHz，同时抑制不需要的边带，通常优于 26 dBc。串行端口接口 (SPI) 允许调整正交相位和混频器栅极电压，以便实现最佳边带抑制和本地振荡器 (LO) 调零。此外，SPI 接口允许关闭输出包络检测器以降低功耗。

ADMV1013 升频器采用 40 端子岸面栅格阵列 (LGA) 封装。ADMV1013 的工作外壳温度范围为 −40°C 至 +85°C。

应用

点对点微波射频
雷达、电子战系统
仪器仪表、自动测试设备 (ATE)
