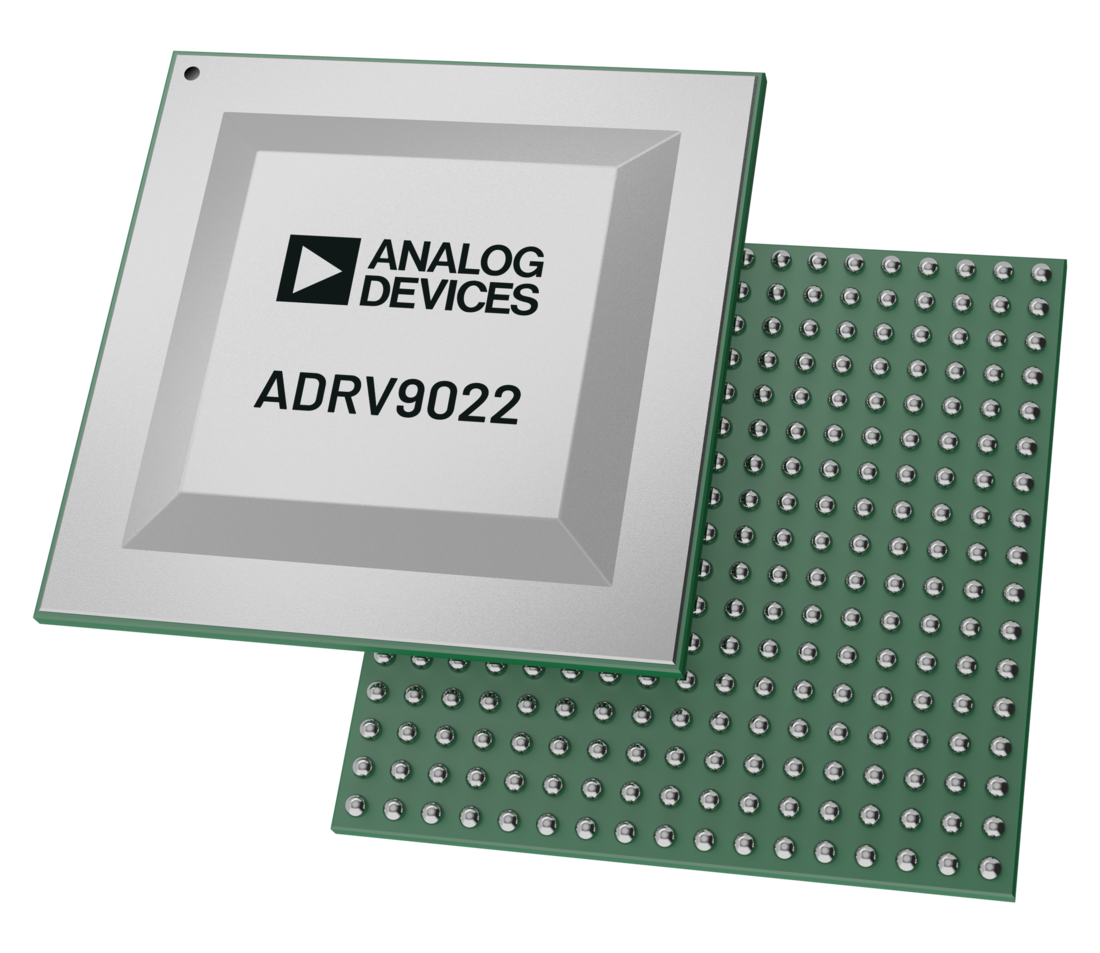

ADI亚德诺 ADRV9022 产品介绍
2026-03-09
0次
特性
- 4 个差分发射器
- 4 个差分接收器
- 2 个观测接收器，每个接收器有 2 个输入端。
- 单频 4T4R 或双频 2T2R 操作
- 用于功率放大器线性化的全集成 DPD 自适应引擎
- 削峰引擎
- LO 调谐范围：75 MHz 至 6000 MHz
- RF 范围：10 MHz 至 6100 MHz¹
- 最大接收器带宽：200 MHz
- 发射机最大大信号带宽：200 MHz
- 最大发射机合成带宽：450 MHz
- 观测接收机最大带宽：450 MHz
- 完全集成的独立分数 N 射频合成器
- 全集成时钟合成器
- 双路外部本振输入，支持高达 6 GHz 的工作频率。
- 所有本振和基带时钟的多芯片相位同步
- 支持 TDD 和 FDD 应用
- 24.33 Gbps JESD204B/JESD204C 数字接口
- 简化热和功耗挑战
- 在 TDD 模式下，启用 DFE 且占用 200 MHz 带宽的情况下，功耗为 6.89 W。
产品详情和应用
ADRV9022 是一款高度集成的射频捷变收发器，提供四个独立控制的发射器和接收器、用于监控每个发射器通道的专用观测接收器输入、集成合成器和数字信号处理，可提供完整的收发器解决方案。该设备满足蜂窝基础设施的性能需求，包括小型基站、宏 3G/4G/5G 系统以及大规模多输入多输出（MIMO）基站。
接收机子系统由四个宽带宽、直接转换接收机组成，具有优异的动态范围。发射机采用直接转换调制，可实现低噪声运行和高功率效率。两个双输入宽带、时间共享观测接收器监测变送器的输出。
该收发器集成了自动和手动衰减控制、直流偏移校正、正交误差校正 (QEC) 和数字滤波功能，从而无需在数字基带中实现这些功能。其他集成功能包括模数转换器 (ADC)、数模转换器 (DAC) 和通用输入输出 (GPIO)，用于灵活的数字控制。
为确保高射频性能，该设备包含五个完全集成的锁相环（PLL）。其中两个用于高性能、低功耗、分数 N 射频合成器，一个用于观测接收机的独立本地振荡器 (LO) 模式，一个用于转换器和数字电路，一个用于串行接口时钟。
请参阅数据手册，了解完整说明。
应用
- 战术通信、相控阵雷达和电子战
- 无线测试与测量
- 便携式仪器
- TDD 和 FDD 应用
