特性

• +2.7V至+5.5V单电源供电
• 完整的接收路径：600MHz（最大值）第一IF至30MHz（最大值）第二IF
• 专有的宽动态范围下变频混频器提供-8dBm IIP3、11dB NF
• 具有高精度RSSI功能的90dB动态范围限幅器
• 差分限幅器输出直接驱动CMOS输入
• 具有41dB边带抑制性能的100MHz至600MHz发射正交调制器
• 40dB发射增益控制范围；输出功率高达+1dBm
• 高级电源管理（四种模式）
• 关断电流：0.2µA

产品详情和应用

MAX2510是一款高度集成的IF收发器，适用于数字无线应用。它采用+2.7V至+5.5V电源电压工作，并具有四种用于高级系统电源管理的工作模式。在关断模式下，电源电流降至0.2µA。

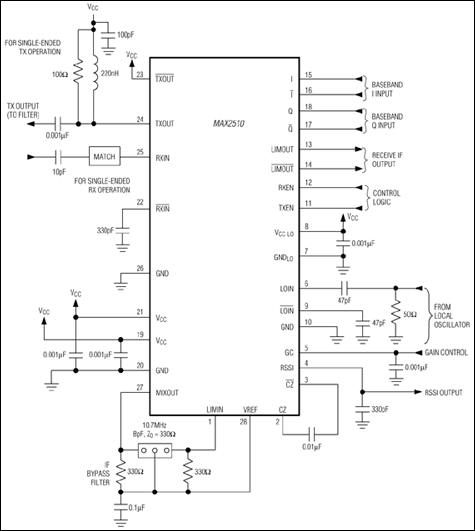

在典型应用中，接收器使用双平衡混频器将高IF/RF（高达600MHz）下变频至低IF（高达30MHz）。接收器部分中的其他功能包括可驱动片外滤波器的IF缓冲器、提供90dB接收信号强度指示(RSSI)的片内限幅放大器，以及可用于直接驱动CMOS输入的稳健差分限幅器输出驱动器。发射器部分使用正交调制器将I和Q基带信号上变频至100MHz至600MHz范围内的IF。发射输出经过轻松匹配后可以驱动SAW滤波器，输出可调范围为0dBm至-40dBm，具有出色的线性度。

MAX2511具有与MAX2510相似的特性，但使用镜像抑制混频器对低IF进行上变频。MAX2511下变频器也使用类似于MAX2510的限幅器/RSSI级提供镜像抑制功能。

应用

• 400MHz ISM收发器
• IF收发器
• PACS、PHS、DECT和其他PCS无线手机和基站
• PWT1900、无线手机和基站
• 无线数据链路
