ADI亚德诺 ADF7901 产品介绍

2026-03-09 0次

特性

单芯片、低功耗UHF发射机
工作频率：369.5 MHz至395.9 MHz，使用小数N分频PLL和全集成式VCO
电源电压：3.0 V

支持的数据速率：< 20 kbps
低功耗：26 mA（12 dBm输出，384 MHz）
掉电模式：小于1 µA

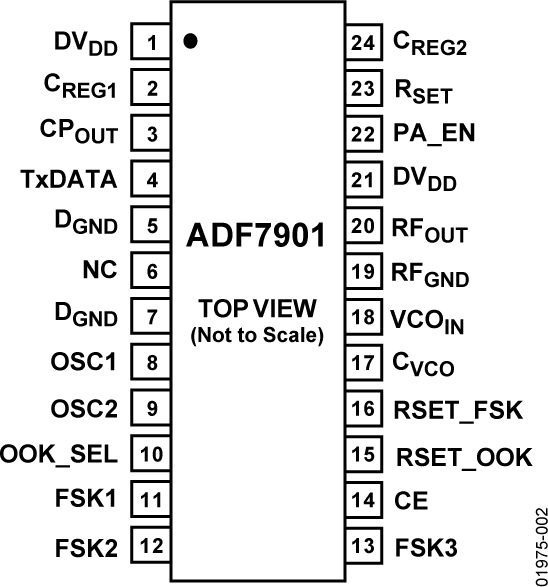

24引脚TSSOP封装

产品详情和应用

ADF7901是一款低功耗OOK/FSK UHF发射机，设计用于RF遥控器件。该器件能够对八个不同通道执行频移键控(FSK)调制，通道可通过三条外部控制线路来选择。OOK调制通过调制PA控制线路执行。

片内VCO的工作频率为输出频率的两倍。VCO输出端的二分频操作可减少PA馈通量，因此很容易实现大于50 dB的OOK调制深度。

FSK_ADJ和ASK_ADJ电阻可以在系统中调整，以便优化各种调制方案的输出功率。针对较低的通道分组提供1.5 dB的额外输出功率，以便根据天线性能做出调整。

CE线路能让发射机完全关断；在这种模式下，泄漏电流典型值为0.1 µA。
