特性

• 多星图支持
  • GPS、伽利略、GLONASS、北斗、IRNSS、QZSS、SBAS
• 多频段支持
  • L1、L2、L5、E1、E5、E6、B1、B2、B3
• 可编程IF带宽：2.5MHz、4.2MHz、8.7MHz、16.4MHz、23.4MHz、36MHz
  • 支持宽带载波，支持高精度应用(例如GPS L5、Galileo E5)
• 工作在低IF或零IF模式
  • 可编程IF中心频率
• 带集成VCO的N分频合成器支持各种范围的基准频率
• 片上LNA支持多波段
• 1.4dB总噪声系数和110dB总增益，PGA的增益控制范围为59dB
• 集成晶振
• 电源电压范围：2.7V至3.3V
• 28引脚、符合RoHS标准、薄型QFN无铅封装(5mm x 5mm)

产品详情和应用

MAX2771为下一代全球导航卫星系统(GNSS)接收器，单芯片即可覆盖E5/L5、L2、E6、E1/L1波段，支持GPS、GLONASS、伽利略、QZSS、IRNSS和北斗导航卫星系统。

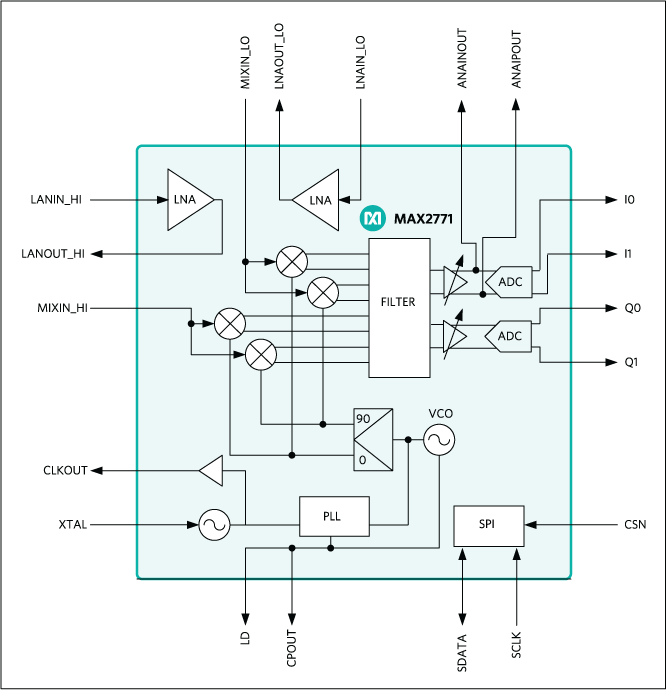

MAX2771采用Maxim先进的低功耗SiGe BiCMOS工艺技术，能够以较低的成本提供最高性能和集成度。芯片上具有完整的接收链路，包括双路输入LNA和混频器，之后有滤波器、PGA和多位ADC，以及N分频频率合成器和晶振。该接收器的总噪声系数低至1.4dB。

此外，MAX2771集成单芯片滤波器，完全不需要外部IF滤波器，仅需少量外部元件即可构建完整的低成本GNSS RF接收器方案。

MAX2771是市场上最灵活的接收器。集成Δ-Σ N分频合成器可以在主机系统提供的任意参考频率或晶振频率下，以±30Hz (f_XTAL = 32MHz时)的精度设置IF频率。ADC可以为I和Q通道输出1位或2位CMOS逻辑电平，或者为I通道输出高达3位CMOS电平。可将片上ADC旁路，模拟I和Q信号输出利用外部ADC进行采样。提供模拟监测特性，允许同时输出片上ADC采样和I模拟信号。

MAX2771采用5mm x 5mm、28引脚、TQFN封装，带裸焊盘。

应用

• 数码相机和便携式摄像机
• 笔记本电脑和上网本
• 本地使能移动电话
• PND (个人导航设备)
• 软件GPS
• 监控设备
• 远程信息处理(资产跟踪、仓库管理) 航海/航空导航
• 汽车跟踪和车队管理
