特性

• GPS/GLONASS/伽利略接收机
• 无需外部IF SAW或分立式滤波器
• 可编程设置IF频率
• 集成VCO的N分频频率合成器支持宽范围的参考时钟频率
• 内部独立的双输入LNA分别用于无源和有源天线输入
• 总噪声系数1.4dB
• 内置晶体振荡器
• 内置温度检测器
• 内置有源天线检测器
• 低功耗模式下电源电流为10mA
• 供电电压为2.7V至3.3V
• 微型28引脚、RoHS兼容、薄型QFN无铅封装(5mm x 5mm)

产品详情和应用

MAX2769是业界第一款通用的单芯片全球导航卫星系统(GNSS)接收机，用于GPS 、GLONASS以及伽利略导航卫星系统。这款直接变频、低IF GNSS接收器能够为蜂窝手机等消费类产品提供优异的性能。

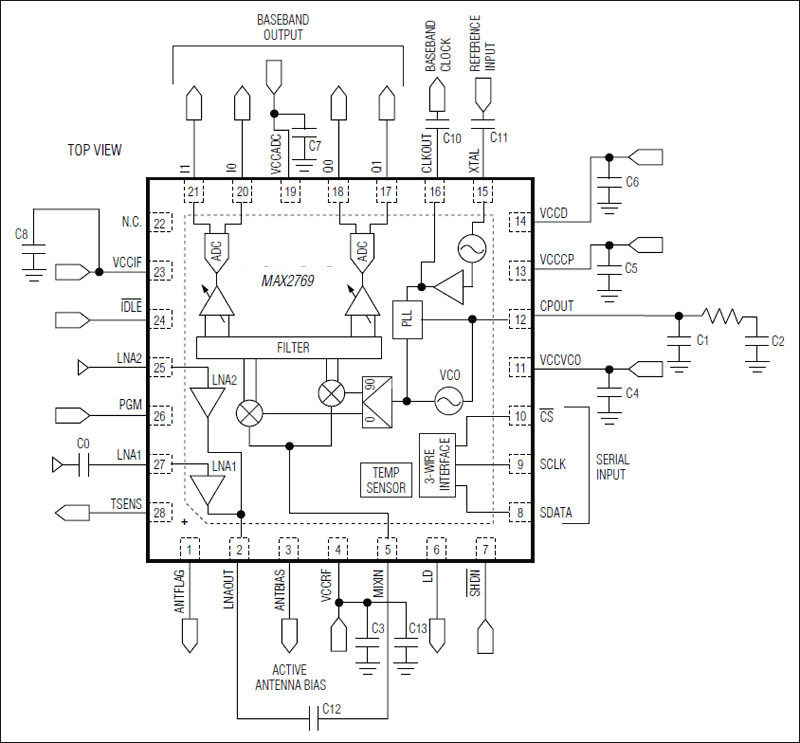

MAX2769采用Maxim先进的低功率SiGe BiCMOS工艺，能够以较低的成本提供业界最高的性能和集成度。单芯片内集成了完整的接收链路，包括双输入LNA、混频器、镜频抑制滤波器、PGA、VCO、N分频频率合成器、晶体振荡器和位复用ADC。该接收器的总噪声系数低至1.4dB。

MAX2769集成了单芯片滤波器，无需有源天线应用中的外部IF滤波器，仅需少量外部元件即可构建完整的低成本GPS接收机方案。

MAX2769是目前设计最为灵活的一款接收机。片内Σ-Δ N分频合成器可以在主机系统所提供的任意参考频率或晶振频率下，以±40Hz的精度设置IF频率。片上ADC可以同时为I和Q通道各输出一位或两位量化值，或者为I通道输出三位量化值。提供CMOS或有限差分逻辑电平两种输出数据格式。

MAX2769采用带裸焊盘的小尺寸、5mm x 5mm、28引脚薄型QFN封装。该器件还可提供裸片，详细信息请与工厂联系。

应用

• 数码相机和便携式摄像机
• 车载导航系统
• 笔记本电脑和超便携移动PC
• 移动定位业务(LBS)
• PDA (个人数字助理)
• PMP (个人媒体播放器)
• PND (个人导航设备)
• 娱乐终端/舰队导航/航空电子
• 软件GPS
• 远程信息处理(物品跟踪、库存管理)
