特性

• 利用单晶体切换315MHz或390MHz载波频率
• +2.1V至+3.6V单电源供电
• ASK/OOK调制
• 内部开关电容用于优化双频工作
• 8.0mA直流电流消耗(OOK占空比50%)
• 0.8µA待机电流
• 小型4mm x 4mm、24引脚薄型QFN封装

产品详情和应用

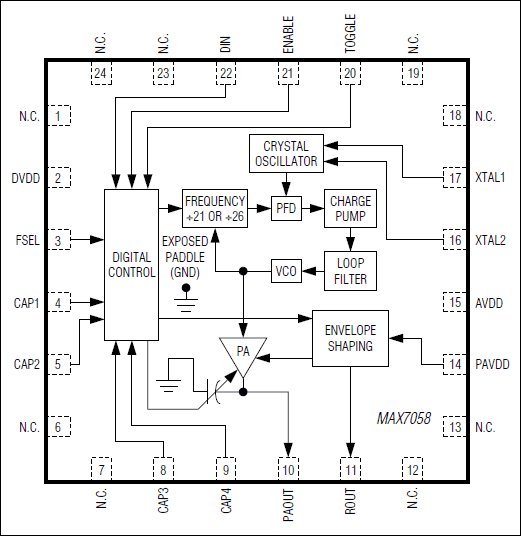

MAX7058 UHF发送器利用单个晶体能够交替地在315MHz或390MHz下发送ASK/OOK数据。MAX7058在功率放大器的输出端提供了一个调谐电容，用于设置天线和负载匹配。MAX7058能够以高达100kbps的数据速率发送NRZ码(50kbps曼彻斯特码)。可向50Ω负载提供最高+10dBm (典型值)的功率。MAX7058工作于+2.1V至+3.6V电源电压，电流损耗低于8.0mA。室温下待机电流小于1µA。15MHz晶体用作315MHz和390MHz工作频率的参考时钟，分别选择21和26频率合成器的分频比。

MAX7058采用4mm x 4mm、24引脚薄型QFN封装，工作于-40°C至+125°C汽车级温度范围。

应用

• 车库开门器
• 家庭自动化
• 射频远端控制
• 安全系统
• 无线传感器
