特性

• 低材料清单(BOM)
  • 无需外部非平衡变压器、无需外部滤波器等分立电路
  • 只需单个低成本16MHz外部晶振
• 支持远距离、高灵敏度通信
• 低功耗
  • 9mA工作电源电流
  • 10nA关断电流
• 自轮询(远程唤醒)降低功耗
  • 前导符检测，带中断输出
  • 平均电流低至350μA
  • 占空比可低于1%
  • 快速启动时间
• 自动增益控制(AGC)调节数字RSSI
• 自动频率控制(AFC)
• 可快速切换频率的N分频合成器
• 经过校准的33dB镜频抑制
• 符合ETSI 2类阻塞要求
• ±2.5kV HBM ESD保护、LNA输入提供±4kV ESD保护
• 数据率高达200kbps (NRZ)
• 1.8V至3.6V电源电压
• -40°C至+105°C工作温度范围
• 4mm x 4mm、12-TQFN封装，0.8mm焊距

产品详情和应用

MAX41470为高性能、低功耗接收器，是幅移键控(ASK)和频移键控(FSK)数据传输的理想选择。接收器可配置工作在三种主流的sub-1GHz频带(287MHz至320MHz、425MHz至480MHz、860MHz至960MHz)，仅需使用单个低成本16MHz晶振。

MAX41470支持ASK和FSK信号接收，通过SPI接口灵活编程。

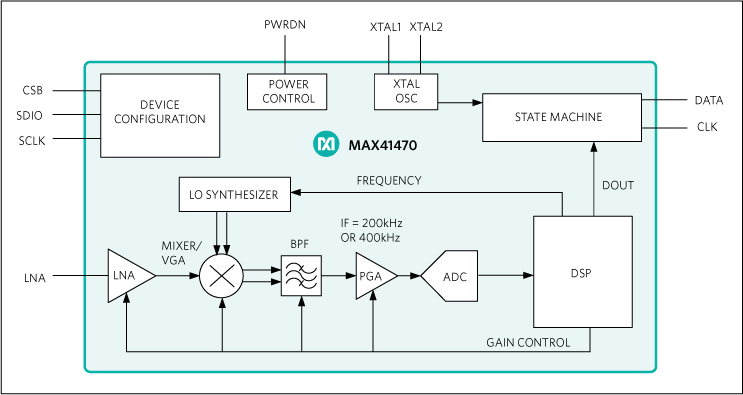

接收器具有优异的RF灵敏度，可接收0dBm的RF信号输入。MAX41470接收器内置IF滤波器，只需少量外部元件，具有超低工作电流/关断电流，是成本和功耗敏感应用的理想选择。芯片集成了低噪声放大器(LNA)、全差分镜频抑制混频器、带压控振荡器(VCO)的片上锁相环(PLL)、接收信号强度指示(RSSI)和数字解调等功能。

器件工作在1.8V至3.6V电源电压范围，可完全编程的自轮询(周期控制)工作模式有助于降低功耗；带有前导符检测和中断输出，可用于唤醒外部微控制器单元(MCU)。

器件采用12引脚、薄型QFN (TQFN)封装，工作在-40°C至+105°C扩展级温度范围。

应用

• 楼宇自动化和安保
• 建筑门禁控制
• 车库开门器(GDO)
• 遥控无钥匙进入(RKE)
• 胎压监测系统(TPMS)
• 餐厅呼叫器
