特性

• 超低功耗，支持电池供电。
  • TX耗流(POUT = +6dBm，FSK)：16mA
  • RX耗流(FSK)：22mA
  • 深度休眠模式耗流(看门狗定时器和PRAM处于有效工作状态)：100nA
  • 电源电压范围：2.1V至5.5V
  • 集成超低上电/关断电压门限检测器
• 支持全球范围的频段
  • ISM频段：315/433/868/915至930MHz
• N分频LO发生，用于多通道操作
  • RF合成器分辨率：244Hz/488Hz
• FFSK/FMSK/ASK调制，最大程度兼容各种通信标准
  • 总数据率：高达125Kb/s
  • ASK，具有可编程跳变波形，用于光谱调谐
• 全集成RF、TX和RX前端，最大程度减少外部元件
  • 最大TX输出功率(RLOAD = 400Ω)：+10dBm
  • RX灵敏度(FFSK，BW = 150kHz)：-100dBm
• 混合信号传感器接口带模拟I/O，通过ADC/DAC和片上缓冲器实现(未来支持，请联系工厂)
  • 集成9位Σ-Δ ADC，满足应用要求
  • 集成8位DAC
  • 8路混合信号I/O，带通用开关阵列；多达18路数字I/O
• 基于手表晶体的实时时钟(未来支持，请联系工厂)
  • 集成手表晶振：32768Hz

产品详情和应用

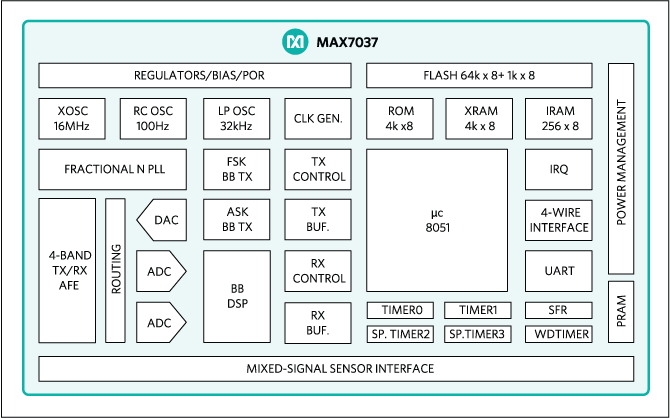

MAX7037为超低功耗、高性能、四频段、多通道收发器，集成8051微控制器、闪存和传感器接口。MAX7037采用最低电压仅2.1V的电源工作，延长电池寿命，也支持不同的能源，例如太阳能电池、机电或热电。硬件实现的发送-接收程序与微控制器相结合，支持高效收发系统，适用于采用先进FSK和ASK通信协议的无线失效保护多频段/多通道通信。休眠模式支持容易实现具有快速反应时间的低功耗应用。

设计资源:如何最大限度地提高无线传感器的运行时间 ›

应用

• 汽车遥控无钥匙进入和胎压监测
• 楼宇自动化/智能家居
• 智能电表
• 超低功耗传感器网络
