特性

• 用于单端接收机(Rx)输入和本振(LO)输入的集成巴伦
• Rx通道增益： 22 dB
• 噪声系数(NF)： 10 dB
• P1dB： −10 dBm
• LO输入范围： -8 dBm至+5 dBm
• Rx至IF隔离： 30 dB
• RF信号带宽： 250 MHz
• Rx输出阻抗： 900 Ω差分
• LO输入缓冲器： 24 GHz
• RF和LO S11（50 Ω时）： -5 dB
• 集成模拟输出的温度传感器：±5°
• 静电放电(ESD)性能
• 人体模型(HBM)：2000 V
• 充电器件模型(CDM)：500 V
• 通过汽车应用认证

产品详情和应用

ADF5904是一款4通道、24 GHz接收机下变频器。 每个通道包含一个集成片内巴伦的单端RF输入，后接差分低噪声放大器(LNA)，以及集成差分输出缓冲器的下变频混频器。 RF LO路径还有片内巴伦。

片内寄存器通过简单的三线式接口进行控制。

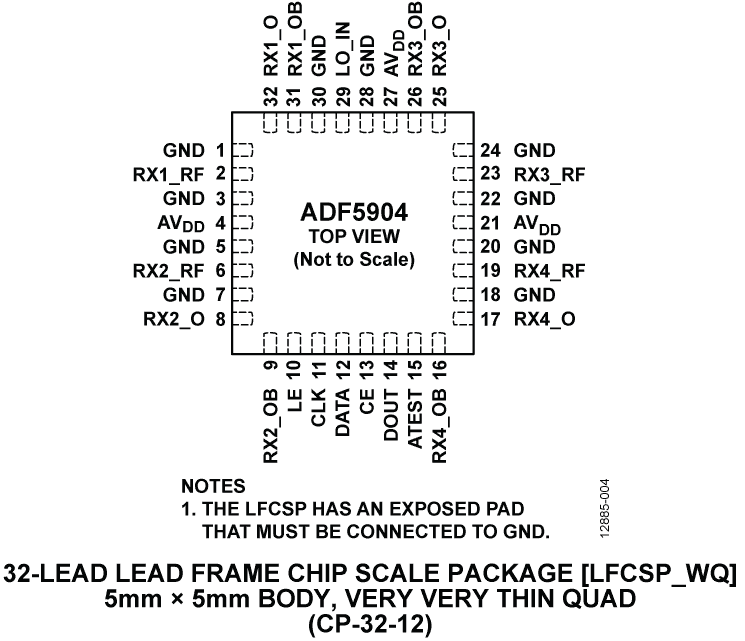

ADF5904采用紧凑型32引脚、5 mm × 5 mm LFCSP封装。

应用

• 汽车雷达
• 工业雷达
• 微波(μW)雷达传感器
