特性

产品详情和应用

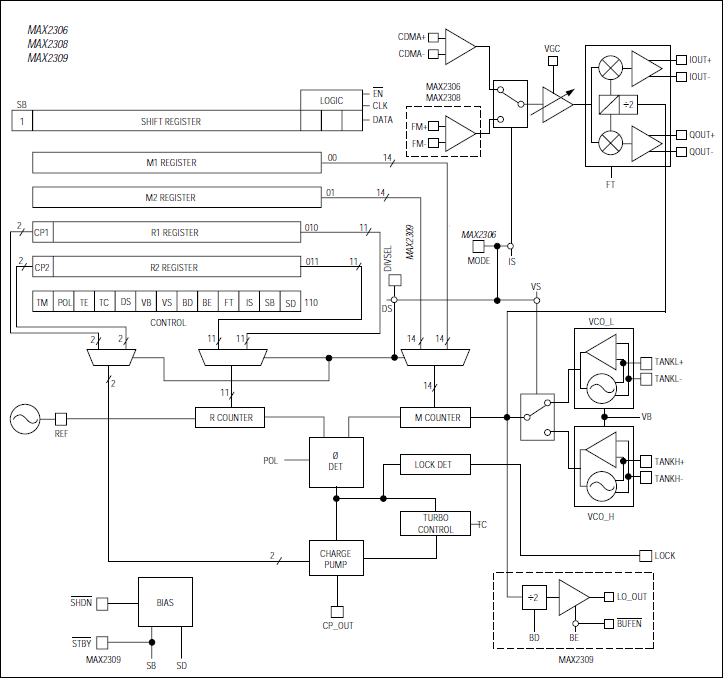

MAX2306/MAX2308/MAX2309是专为双频、双模和单模N-CDMA和W-CDMA蜂窝电话系统设计的IF接收器。信号路径由可变增益放大器(VGA)和I/Q解调器组成。这些器件具有保证的+2.7V工作电压、超过110dB的增益控制范围和高输入IP3（35dB增益时为-31dBm，-35dB增益时为3.4dBm）。

与同类器件不同，MAX2306系列接收器包括双振荡器和频率合成器，构成一个独立的IF子系统。频率合成器的基准分频器和RF分频器可通过3线串行总线完全编程，从而实现使用任何公共基准频率和IF频率的双频带系统架构。差分基带输出具有足够的带宽以适应N-CDMA和W-CDMA系统，并在+2.75V的低电源电压下提供2.7Vp-p的饱和输出电平。包括低噪声压控振荡器(VCO)和频率合成器在内，MAX2306在CDMA（差分IF）模式下仅从+2.75V电源消耗26mA电流。

MAX2306/MAX2308/MAX2309采用28引脚QFN封装。

应用

• 全球星双模手机
• 单模/双模/三模CDMA手机
• WCDMA手机
• 无线数据链路
• 无线本地环路(WLL)
