特性

• 转换增益：32 dB（典型值）
• 增益控制范围：40 dB（典型值）
• 饱和输出功率 (P_SAT): 24 dBm（典型值）
• 输出三阶交调截点(IP3)：30 dBm（典型值）
• 针对P1dB压缩的输出功率：23 dBm
• 内置功率检波器
• 内置包络检波器，以实现I/Q不匹配校正
• 完全集成在表贴50引脚16 mm x 14 mm封装中

产品详情和应用

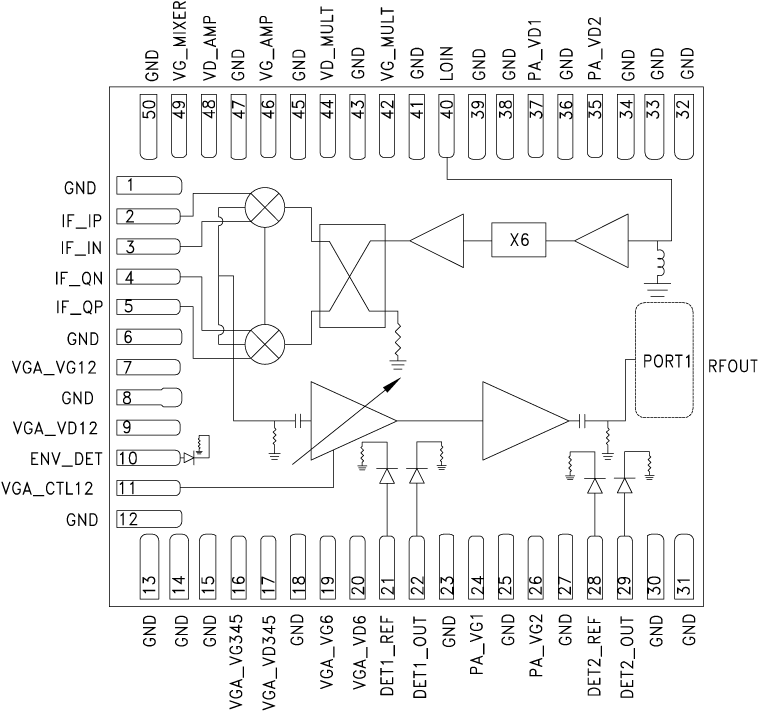

HMC7585LG是一款全集成系统级封装(SiP)同相/正交(I/Q)上变频器，工作频率范围为81 GHz至86 GHz。该器件采用由6倍LO倍频器驱动的镜像抑制混频器。将后接中等功率放大器的可变增益放大器增加到混频器输出，以提供32 dB（典型值）的小信号转换增益。针对直接变频应用提供差分I和Q混频器输入，且可由差分I和Q基带波形驱动。或者，针对单边带应用，输入可使用外部90°混合型器件和两个外部180°混合型器件进行驱动。

应用

• E频段通信系统
• 高容量无线回程
• 测试与测量
