特性

• 接收器具有较宽的输入动态范围
  • 50Ω时为-15dBm至+5dBm
• 发送器输出幅度在+7dBm至+12dBm范围内可变
• 兼容于AISG输出发射特性
• 自动方向输出
• 在控制塔设备中无需微控制器即可处理总线仲裁
• 支持所有AISG数据速率
  • 9.6kbps
  • 38.4kbps
  • 115.2kbps
• 带通滤波器符合中心频率为2.176MHz的AISG协议
• 3.0V至5.5V电源电压
• 独立的逻辑电源
• 小尺寸3mm x 3mm、16引脚TQFN封装

产品详情和应用

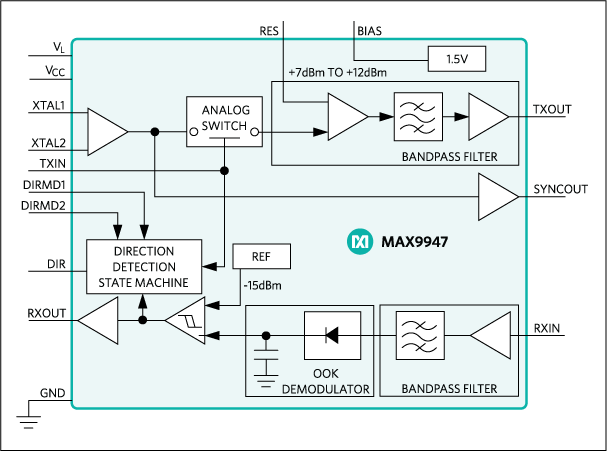

MAX9947是兼容于AISG、完全集成的收发器。

MAX9947接收器提供20dB典型动态范围，集成带通滤波器，滤波器工作在2.176MHz，具有较窄的200kHz带宽。

MAX9947发送器集成了带通滤波器，兼容于AISG发射频谱。器件能够调制高达115.2kbps的OOK信号。输出功率可通过外部电阻在+7dBm至+12dBm之间调节，用于补偿外部电路和电缆的损耗。

MAX9947还具有方向输出，便于控制塔设备的RS-485仲裁。

MAX9947采用小尺寸3mm x 3mm、16引脚TQFN封装，工作在-40°C至+105°C温度范围。

应用

• 基站
• 控制楼设备
