ADMV4420

推荐用于新设计

具有集成小数 N 分频 PLL 和 VCO 的 K 波段下变频器

ADI亚德诺 ADMV4420 产品介绍
2026-03-09 0次

特性


  • RF 前端集成了 RF 巴伦和 LNA
  • 双平衡有源混频器,带高动态范围 IF 放大器
  • 具有低相位噪声和多核 VCO 的小数 N 频率合成器
  • 采用集成 LDO 稳压器的 5 V 电源供电
  • 输出 P1dB:7 dBm
  • 输出 IP3:16 dBm
  • 转换增益:36 dB
  • 噪声指数:7 dB
  • RF 输入频率范围:16.95 GHz 至 22.05 GHz
  • 内部 LO 频率范围:16.75 GHz 至 21.15 GHz
  • IF 频率范围:900 MHz 至 2500 MHz
  • 单端 50 Ω 输入阻抗和 75 Ω IF 输出阻抗
  • 可通过 4 线 SPI 编程

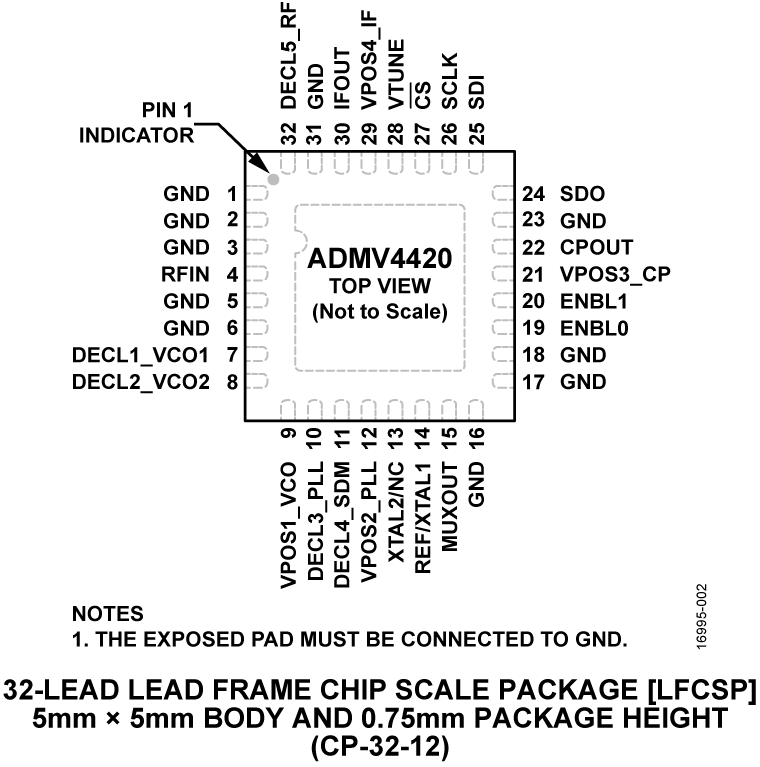

  • 32 引脚, 5 mm × 5 mm LFCSP

产品详情和应用

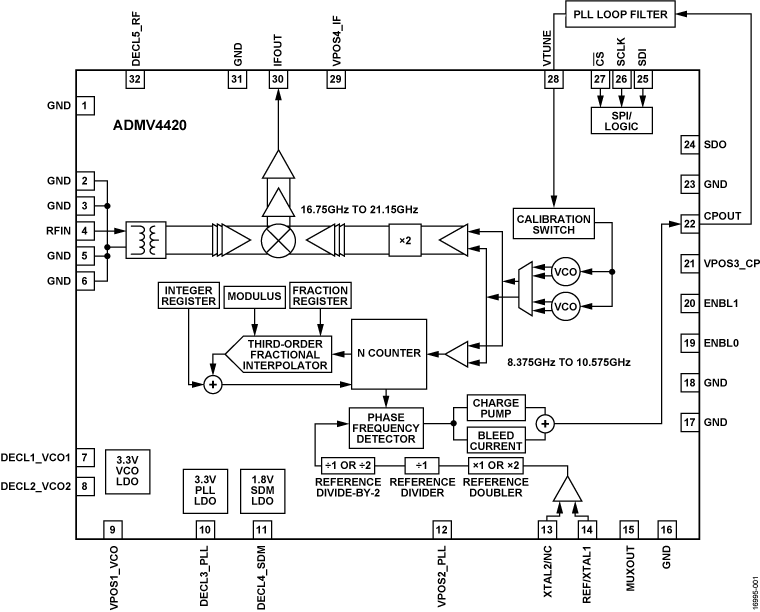

ADMV4420是一款集成小数N分频频率合成器的高度集成式双平衡有源混频器,非常适合下一代K频段卫星通信。RF前端由集成RF巴伦和低噪声放大器(LNA)组成,以实现较佳7 dB单边带噪声系数,同时将外部元件减至较少。此外,高动态范围IF输出放大器提供36 dB的标称转换增益。

集成多核压控振荡器(VCO)的低相位噪声、小数N分频锁相环(PLL)和内部2倍倍频器,为双平衡混频器生成必要的片内LO信号,而无需外部频率合成。多核VCO使用内部自动校准程序,使PLL可以选择必要设置并在约400 μs内锁定。

PLL的参考输入采用差分激励的50 MHz晶振。或者,参考输入可由外部单端50 MHz源驱动。PLL的鉴频鉴相器(PFD)比较频率最高可达50 MHz。

ADMV4420采用硅锗(SiGe)、双极性互补金属氧化物半导体(BiCMOS)工艺制造,提供符合RoHS标准的32引脚、5 mm × 5 mm LFCSP封装,带有裸露焊盘。该器件的额定温度范围为−40°C至+85°C,采用5 V电源供电。

应用

  • 卫星通信
  • 点对点微波通信
