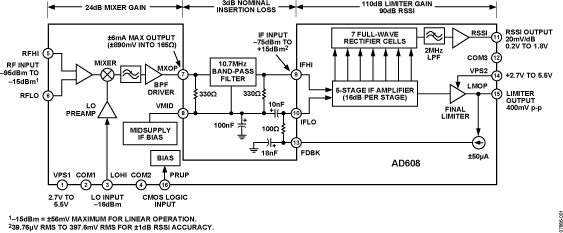

AD608提供一个低功耗、低失真、低噪声混频器和一个采用逐次检测技术的完整单芯片对数/限幅放大器。此外，AD608提供80 dB动态范围的高速接收信号强度指示(RSSI)输出以及硬限幅输出。RSSI输出来自一个二极点后解调低通滤波器，提供0.2 V至1.8 V的可加载输出电压。AD608采用2.7 V至5.5 V单电源供电，3 V工作电压下的典型功耗为21 mW。

RF和本振(LO)带宽均超过500 MHz。在典型的IF应用中，AD608可以接受240 MHz表面声波(SAW)滤波器的输出，以24 dB的转换增益(ZIF = 165 Ω)将其下变频到标称10.7 MHz IF频率。AD608的对数/限幅放大器部分可以处理低频(LF)至30 MHz的任何IF信号。

混频器为双平衡吉尔伯特混频器，在−95 dBm至−15 dBm的RF输入范围内线性工作，三阶交调截点标称值为−5 dBm。片上LO前置放大器只需要−16 dBm的LO驱动。混频器的电流输出驱动一个反向端接的业界标准10.7 MHz、330 Ω混频器。

对数调整的标称动态范围为：当IF放大器的正弦输入为−75 dBm时，输出为+0.2 V；当输入为+5 dBm时，输出为+1.8 V。超出此范围时，对数一致性典型值为±1 dB。对数斜率与电源电压成比例。反馈环路自动将第一级的输入失调电压抵消至微伏以下水平。

AD608限幅器提供400 mV p-p下的硬限幅信号输出。限幅放大器相对于该输出的电压增益超过100 dB。转换时间为11 ns；对于−75 dBm至+5 dBm范围内的信号，10.7 MHz时相位稳定在±3°以内。

AD608由CMOS逻辑电平电压输入使能，响应时间为200 ns。禁用时，待机功耗在400 ns内降至300 μW。

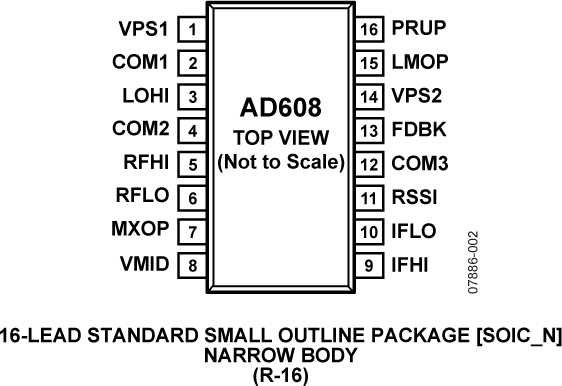

采用2.7 V至5.5 V电源时，额定温度范围为−25°C至+85°C的工业温度范围；采用3.0 V至5.5 V电源时，额定温度范围为−40°C至+85°C该器件采用16引脚塑封SOIC封装。
