MAX2411A

最后购买期限

低成本、RF上/下变频器,带有LNA及PA驱动器

ADI亚德诺 MAX2411A 产品介绍
2026-03-09 0次

特性


  • 采用低成本硅双极性设计
  • 集成上变频/下变频功能
  • 采用+2.7V至+5.5V单电源供电
  • 3.2dB组合接收器噪声系数:
    • 2.4dB (LNA)
    • 9.2dB(混频器)
  • 灵活的功率放大器驱动器:
    • 18dBm输出三阶交调截点(OIP3)
    • 35dB增益控制范围
  • 针对低LO驱动电平提供LO缓冲器
  • 低功耗:
    • 60mW(接收)
    • 90mW(全功率发射)
  • 0.3µW(关断模式)
  • 灵活的关断模式与MAX2510/MAX2511 IF收发器兼容

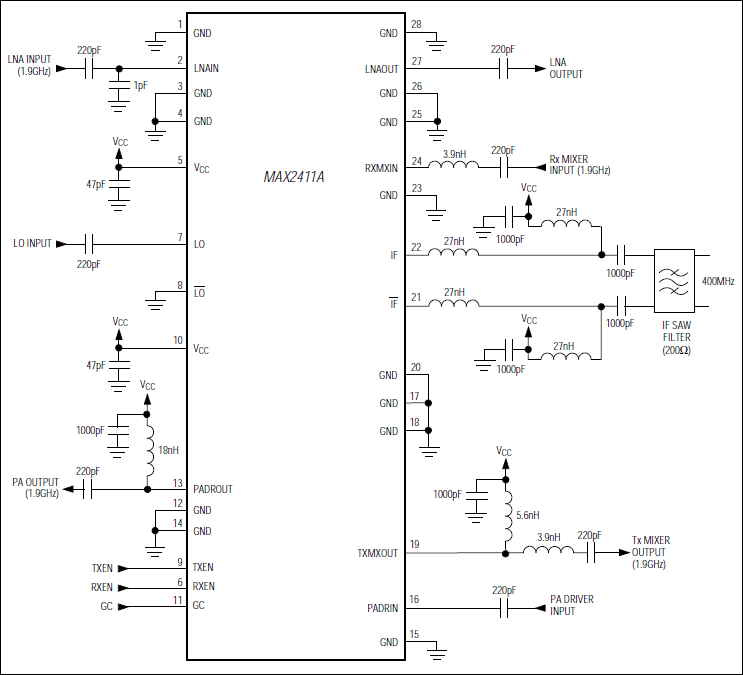

产品详情和应用


MAX2411A在时分双工(TDD)通信系统中执行RF前端发送/接收功能。其工作频率范围宽,并针对1.9GHz左右的RF频率进行了优化。应用包括常见的无绳和PCS标准。MAX2411A集成了低噪声放大器(LNA)、下变频混频器、本振缓冲器、上变频混频器和可变增益功率放大器(PA)驱动器,采用低成本塑料表贴封装。MAX2411A带有一个特别的双向、差分IF端口,允许发射和接收路径共用同一个IF滤波器,从而降低了成本并减少了元件数量。

LNA的典型噪声系数为2.4dB,输入三阶交调截点(IP3)为-10dBm。下变频混频器的低噪声系数为9.2dB,输入IP3为4dBm。图像和本振滤波在片外实现,以充分提高灵活性。PA驱动器放大器的增益为15dB,可以在35dB的范围内降低。接收模式下的功耗仅为60mW,发射模式下仅为90mW,在关断模式下会降至3µW以下。

对于需要单独的单端IF输入和输出端口的应用,请参考MAX2410数据手册。对于只需要接收功能的应用,Maxim提供带LNA的低成本下变频器(参见MAX2406数据手册)。



应用

  • DCS 1800或PCS 1900单模电话
  • DECT
  • 铱星手机
  • ISM波段收发器
  • PHS/PACS
  • PWT1900
