MAX2121B

量产

带有基带滤波器的L波段调谐器 利用可编程40MHz至124MHz IF滤波器简化设计

ADI亚德诺 MAX2121B 产品介绍
2026-03-09 0次

特性


  • 完整接收器节省成本和空间
    • 集成低相位噪声VCO-97dBc/Hz @ 10kHz
    • 集成14位N分频合成器
    • 地址引脚支持多调谐器应用
  • 低功耗降低成本
    • 495mW功耗
    • 10mW待机模式功耗
  • 高动态范围,无需外部LNA和/或衰减器
    • -75dBm至0dBm输入功率
    • 8dB噪声系数
  • 集成LP滤波器简化设计
    • 可编程带宽:40MHz至124MHz
  • 差分I/Q接口最大程度降低EMI
    • 1VP-P满幅输出
  • 串口和小型封装减小尺寸
    • 5mm x 5mm、28引脚TQFN封装
    • I²C 2线串口

产品详情和应用


MAX2121B低成本、直接转换调谐器IC设计用于卫星机顶盒和VSAT应用。

器件利用I/Q下变频器将卫星信号直接从LNB转换至基带。工作频率范围为925MHz至2250MHz。

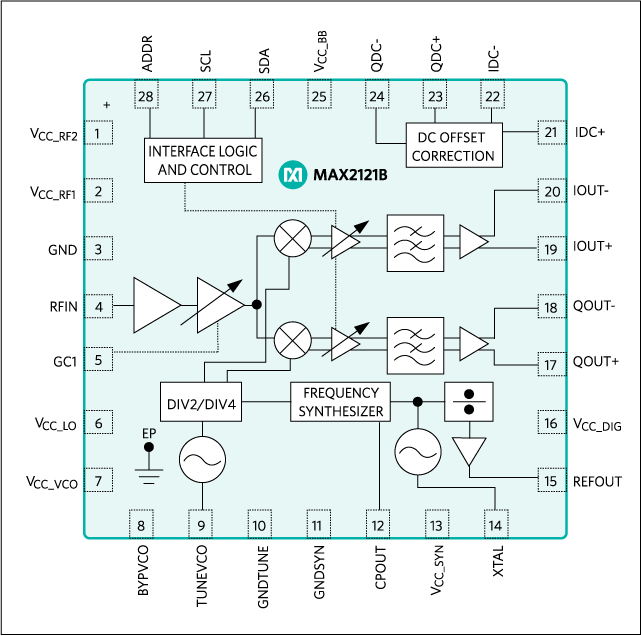

器件包括LNA和射频可变增益放大器、I和Q下变频混频器,以及数字控制基带滤波器(40MHz至124MHz)和可变增益放大器。同时,射频和基带可变增益放大器提供超过80dB的增益控制范围。

器件包括完整的VCO以及完善的N分频合成器。此外,提供片上晶振以及缓冲输出,用于驱动附加调谐器和解调器。通过2线串口进行合成器编程和器件配置。IC具有VCO自动选择(VAS)功能,自动选择正确的VCO。对于多调谐器应用,器件可配置为两个2线接口地址之一。器件具有低功耗待机模式,所以在关断信号通路时可使基准振荡器、数字接口及缓冲器电路保持工作状态,提供了单调谐器和多调谐器应用中降低功耗的途径。

器件是目前可用的最先进的宽带/VSAT DBS调谐器。低噪声系数省去了外部LNA为组成完备的宽带微型调谐器DVB-S2射频前端方案,需要少量的无源元件。调谐器采用极小尺寸、5mm x 5mm、28引脚TQFN封装。

应用

  • DBS调谐器
  • 导航系统
  • 卫星机顶盒
  • VSAT
