特性

• 集成接收器，仅需要一个SAW滤波器
• 独立的RF AGC环路
• 差分I/Q接口
• 完全集成的频率发生器
• 外部LNA的偏置电源
• 过流保护
• 低功耗待机模式
• 超小尺寸44引脚薄型QFN封装

产品详情和应用

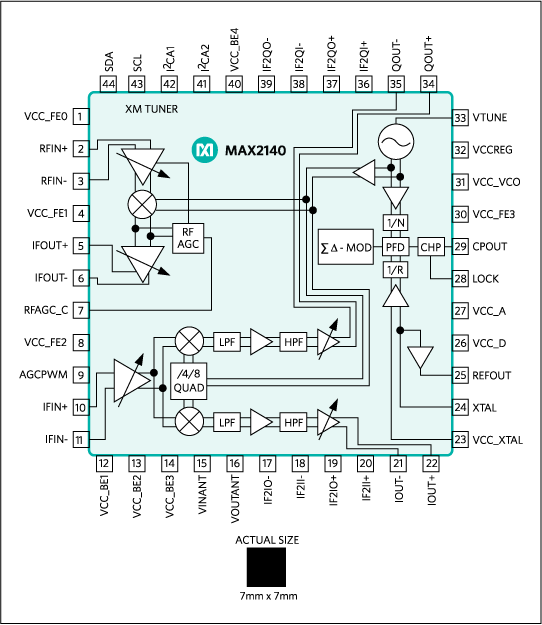

MAX2140是一款完备的接收器，用于卫星数字音频广播服务(SDARS)。器件包含一个完全集成的VCO，仅需一个IF SAW和一个用于产生基准频率的晶振。

为了构建一个完整的SDARS接收装置，MAX2140只需一个能够由基带控制器控制的低噪声放大器(LNA)。少量的外部元件需求，使得基于MAX2140的平台能够提供一种成本最低、尺寸最小的SDARS方案。

接收器包含一个RF AGC环路和由基带控制的IF AGC环路，系统动态范围高于92dB。

信道选择功能可由SAW滤波器和片上集成低通滤波器提供。

N分频PLL具有很小的频率调节间隔，使得实现AFC环路成为可能。此外，参考试种由外部XTAL和片内振荡器提供，器件还提供参考缓冲输出。

2线接口(I²C总线兼容)能够针对多种条件进行电路设置，功能有：

• 可编程增益
• 低通滤波器调谐
• 各功能模块的关断控制

应用

• 2.4GHz ISM无线装置
• 卫星数字音频无线电业务(SDARS)
