特性

• 单电源供电：+2.1V至+3.6V或+4.5V至+5.5V
• 单晶体收发器
• 用户可调节的300MHz至450MHz载波频率
• ASK/OOK和FSK调制解调
• 通过分数N分频PLL寄存器实现用户可调的FSK频偏
• 具有f_XTAL/4096载波频率间隔的灵活发送器频率合成器
• 为50Ω负载提供+10dBm输出功率
• 内置TX/RX开关
• 内置发送和接收PLL、VCO和环路滤波器
• > 45dB的镜频抑制比
• 典型RF灵敏度为*
  • ASK：-114dBm
  • FSK：-110dBm
• 可由外部滤波器选择IF频带
• 具有高动态范围的RSSI输出
• 自动低功耗管理模式
• < 12.5mA的发送模式电流
• < 6.7mA的接收模式电流
• < 23.5µA的寻检模式电流
• < 800nA的关断电流
• 快速上电启动，< 250µs
• 小尺寸32引脚、薄型QFN封装

产品详情和应用

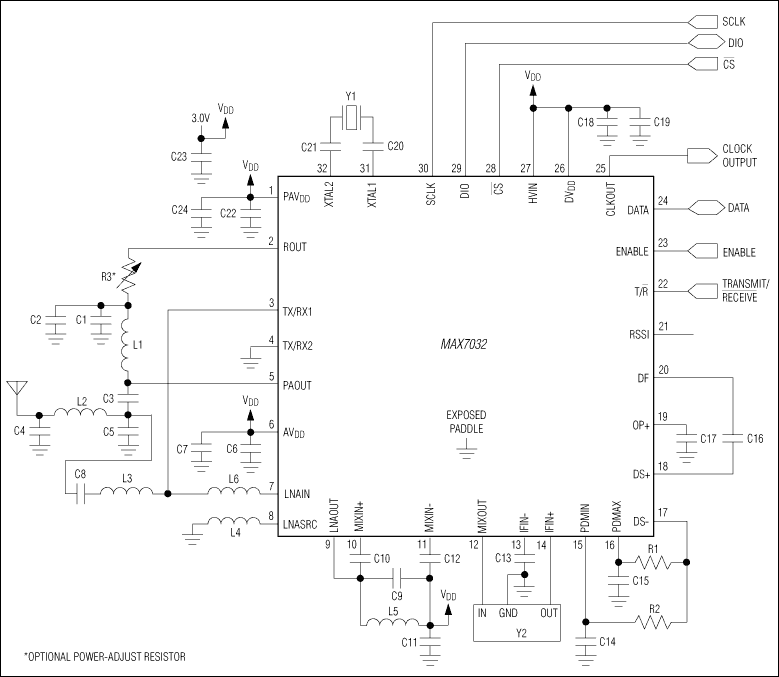

MAX7032是低成本、基于晶振的分数N分频收发器，专用于300MHz至450MHz频带范围的OOK/ASK数据发送、接收，数据速率高达33kbps (曼彻斯特编码)或66kbps (NRZ码)。该器件可为50Ω负载提供+10dBm的典型输出功率，典型接收灵敏度为-114dBm (ASK数据)和-110dBm (FSK数据)。MAX7032具有独立的发送和接收引脚(PAOUT和LNAIN)，提供内部RF开关，用于发送、接收引脚与共用天线的连接。

MAX7032的发送频率由一个16位分数N分频锁相环(PLL)产生，接收器的本振(LO)频率则由整数N分频PLL产生。由于分数N分频PLL可将发送频率设置在接收频率的2kHz以内，这种混合架构无需用分立的发送和接收晶体参考振荡器。分数N分频PLL的12位分辨率可提供f_XTAL/4096步进量的倍频功能。接收器具有固定N分频PLL，无需分数N分频PLL，可有效节省电流消耗，尽可能降低了接收器的电流损耗。

由于MAX7032发送器PLL具有分数N分频架构，用户可对发送FSK信号频率偏移进行精确设置，完全解决了振荡器频率牵引FSK信号所带来的相关问题。所有频率产生元件都集成在芯片内，只需晶振、10.7MHz IF滤波器和少数分立元件即可构成完整的天线/数字数据解决方案。

MAX7032采用小尺寸5mm x 5mm、32引脚、薄型QFN封装。工作在-40°C至+125°C汽车级温度范围。

应用

• 双向遥控钥匙
• 车库开门器
• 家庭自动化
• 本地遥感勘测系统
• 远端控制
• 遥感
• 安全系统
• 烟雾报警器
