特性

产品详情和应用

ADMV1139A 是一款绝缘体上硅 (SOI)、微波上变频器和下变频器，针对 5G 无线电设计进行了优化，工作频率范围为 37GHz 至 50GHz。

上变频器和下变频器都提供两种频率转换模式。一种模式是变频自和/或变频至复中频 (IF) 信号，然后通过可选的片内 90° IF 混合，称为 IF 模式。

另一种模式是从和/或向差分基带同相/正交 (I/Q) 输入和输出的直接转换，称为基带模式。I/Q 基带输出共模电压可在 0.7V 至 1.5V 之间进行编程。

当该套件用作镜像抑制下变频器时，在校准之前，不需要的镜像项通常被抑制到 26dBc。ADMV1139A 提供平方律功率检波器，允许监控下变频器混频器输入端的功率电平。

RF 接收输入、RF 发射输出和本地振荡器 (LO) 接口都是单端的，并且匹配到 50Ω。片内 RF 开关提供了将发射和接收 RF 端口组合在一起的选项，用于时分双工 (TDD) 应用。

串行端口接口 (SPI) 可调整 LO 链 I/Q 相位，以实现优化边带抑制。此外，当不需要载波馈通优化时，SPI 允许关闭输出包络检波器，以降低功耗。

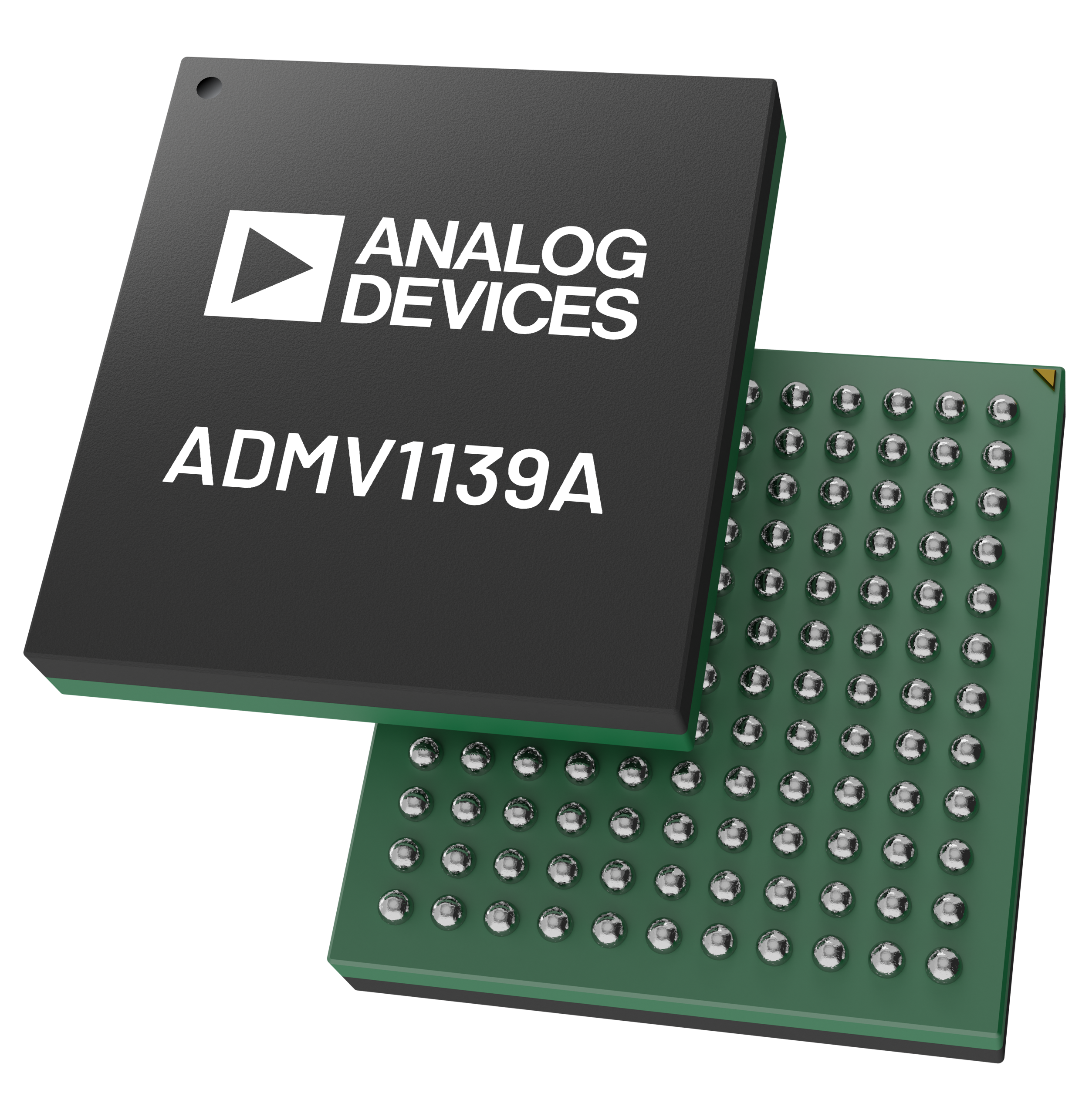

ADMV1139A 上变频器和下变频器采用紧凑的耐热性能增强型 6mm ×6.5mm 球栅阵列 (BGA) 封装。这种 BGA 封装能够从封装顶部对 ADMV1139A 进行散热，以实现最高效的散热。ADMV1139A 的工作温度范围为 −40°C 至 +95°C T_C。
