特性

• 频段：57 - 64 GHz
• RF信号带宽：最高达1.8 GHz
• 针对1 dB压缩的输出功率：15 dBm
• 增益：5 - 35 dB
• 数字和模拟RF和IF增益控制
• 集成频率合成器
• 集成镜像抑制滤波器
• 部分外置的环路滤波器
• 支持外部LO
• 片内温度传感器
• 支持256-QAM调制
• 集成MSK调制器
• 通用模拟I/Q基带接口
• 三线式串行数字接口

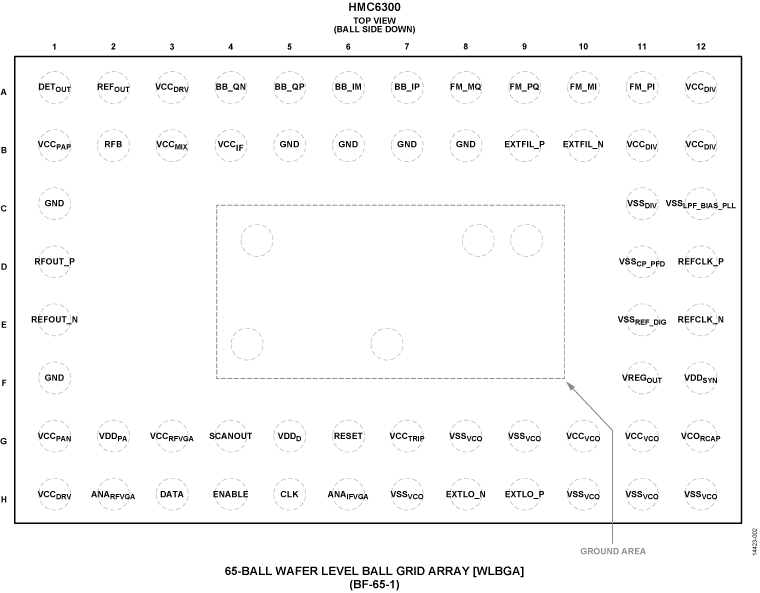

• 符合RoHS标准的65引脚晶圆级球栅阵列封装

产品详情和应用

HMC6300BG46是一款完整的毫米波发射器集成电路，采用符合RoHS标准的6 mm x 4 mm晶圆级球栅阵列(WLBGA)封装，工作频率范围为57 GHz至64 GHz，调制带宽高达1.8 GHz。集成式频率合成器在250、500或540 MHz步长下进行调谐，具有出色的相位噪声，支持高达64-QAM的调制。或者，可以注入外部LO，它支持用户可选LO特性或相位相干发射和接收操作以及高达256-QAM的调制。通过通用模拟基带IQ接口提供对各种调制格式的支持。发射器芯片还支持专用FSK、MSK、OOK调制格式，从而实现更低成本和功耗的串行数据链路，而无需使用高速数据转换器。差分输出向100 Ω负载提供高达15 dBm的线性输出功率。同时支持单端操作，最高12 dBm。与HMC6301BG46一起，完整的60 GHz收发器芯片组在免执照60 GHz ISM频段内支持多Gb操作。

应用

• 小型蜂窝回程
• 60 GHz ISM频段数据传输
• 多Gb数据通信
• WiGig/802.11ad无线电
• 高清视频传输
• 雷达/高分辨率成像
