特性

• +2.7V至+5.5V单电源供电
• 完整的接收路径：
  • 200MHz至440MHz（第一IF）-
  • 8MHz至13MHz（第二IF）
• 具有差分输出的限幅器（可调电平）
• 具有90dB单调动态范围的RSSI功能
• 完整的发射路径：
  • 8MHz至13MHz（第二IF）-
  • 200MHz至440MHz（第一IF）
• 带电压调节器和缓冲器的片内振荡器
• 高级系统电源管理（四种模式）
• 关断电流：0.1µA

产品详情和应用

MAX2511是一款高度集成的完整IF收发器，适用于采用双变频架构的应用。如果RF工作频率范围为200MHz至440MHz，则MAX2511也可用作单变频收发器。

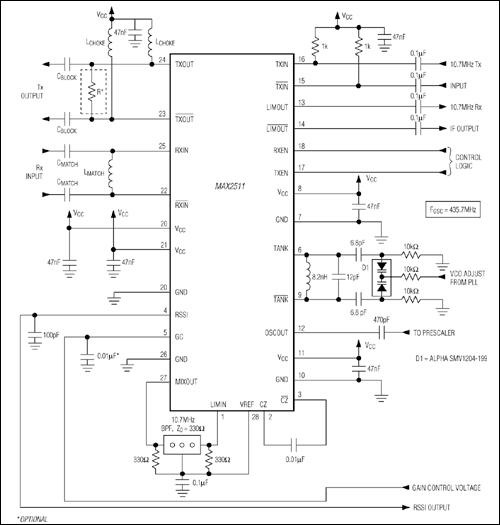

在典型应用中，接收器使用镜像抑制混频器将高IF/RF（200MHz至440MHz）下变频至10.7MHz低IF。功能包括一个具有34dB镜像抑制性能的镜像抑制下变频器，后跟一个可以驱动片外IF滤波器的IF缓冲器；一个提供90dB单调接收信号强度指示(RSSI)的片内限幅放大器；以及一个稳健的限幅器输出驱动器。发射镜像抑制混频器产生干净的输出频谱，以尽可能地降低滤波器要求。其后是一个40dB可变增益放大器，可将IM3电平保持在-35dBc以下。最大输出功率为2dBm。还包括一个用于驱动外部预分频器的VCO和振荡器缓冲器。

MAX2511采用2.7V至5.5V电源供电，提供灵活的电源管理控制。在关断模式下，电源电流降至0.1µA。

对于为发射器使用相内(I)和正交(Q)基带架构的应用，Maxim提供相应的收发器产品：MAX2510。MAX2510具有与MAX2511相似的特性，但使用正交上变频器对I/Q基带信号进行上变频。

应用

• 400MHz ISM收发器
• IF收发器
• PACS、PHS、DECT和其他PCS无线手机和基站
• PWT1900无线手机和基站
• 无线数据链路
