特性

• 实施成本低
  • 比特流至RF单线操作
  • 低物料成本(BOM)
  • 使用单个低成本16MHz晶体
  • 小型3mm x 3mm μMAX-10封装
• 扩大范围、提高数据速率和安全性
  • PA输出功率高达+16dBm
  • 快速频率切换实现FHSS/DSSS
  • 快速导通振荡器：启动时间：< 250μs
  • NRZ数据速率高达200kbps
• 低电源电流有助于延长电池使用时间
  • < 8mA（ASK，曼彻斯特编码）
  • 可选待机和关断模式
  • 在< 20nA（典型值）电流时自动关断
• 易于使用
  • 引脚可选300MHz–928MHz频率
  • 提供引脚兼容的ASK和FSK版本
  • +1.8V至+3.6V单电源供电
  • 完全可通过400kHz/1MHz I²C接口编程

产品详情和应用

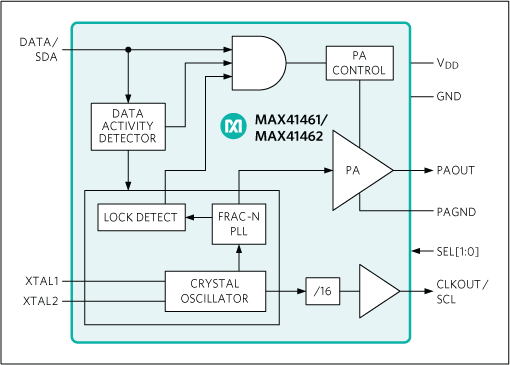

MAX41461/MAX41462是一款UHF sub-GHz ISM/SRD发射器，可用于在286MHz至960MHz频率范围内传输开关键控(OOK)或幅移键控(ASK)数据。它集成了一个小数锁相环(PLL)，因此可以使用单个低成本晶体来生成全球常用的sub-GHz频率。PLL的快速响应时间支持使用跳频扩频协议以扩大范围和提高安全性。该芯片还具有可通过引脚选择频率的预设模式，因此外部微控制器接口只需要一条线。所需的频率相关元件只有外部天线匹配网络。或者，可以将该器件置于可编程模式并使用I²C接口进行编程。MAX41461/MAX41462采用基于晶体的架构，相比基于SAW的发射器，调制深度更大，频率稳定时间更快，发射频率容差更高，且温度依赖性更低，避免了许多常见的问题。还提供了一个800kHz的时钟输出信号。

MAX41461/MAX41462为50Ω负载提供高达+13dBm的输出功率，同时电流功耗< 8mA（曼彻斯特编码）。可以对输出负载进行调整以将功率增加到高达+16dBm，并且可以在850MHz以上的频率下使能PA升压模式以补偿损耗。在I2C模式下，也可以使用可编程寄存器设置来控制PA输出功率。

MAX41461/MAX41462还采用+1.8V至+3.6V单电源供电。该器件具有延长电池使用时间的自动关断功能，以及通过数据活动检测快速唤醒振荡器的功能。

MAX41461/MAX41462采用10引脚μMAX封装，额定温度范围扩展为-40°C至+105°C。MAX41461/MAX41462的HBM ESD额定值为2.5kV。

设计解决方案：如何充分扩大UHF Sub-GHz短程设备的无线功率范围 ›

应用

• 自动抄表(AMR)
• 楼宇自动化和安保系统
• 车库门遥控开关(GDO)
• 物联网(IoT)
• 无线电控制玩具
• 遥控和被动无钥匙进入系统(RKE/PKE)
• 胎压监测系统(TPMS)
• 无线传感器和警报
