特性

• 低实施成本
  • 比特至RF单线操作
  • 低材料清单(BOM)成本
  • 使用单个、低成本、16MHz晶振
  • 小尺寸、3mm × 3mm µMAX-10封装
• 提高距离、数据率和安全性
  • 高达+16dBm PA输出功率
  • 快速频率开关，支持FHSS/DSSS
  • 快速启动振荡器：<250µs启动时间
  • 高达200kbps NRZ数据率
• 低耗流有效延长电池寿命
  • 典型耗流小于12mA @ 315MHz
  • 可选待机和关断模式
  • 自动关断电流小于20nA (典型值)
• 使用简单
  • 引脚可选频率
  • 引脚兼容的ASK和FSK版本
  • +1.8V至+3.6V单电源工作
  • 通过400kHz/1MHz I²C接口完全可编程

产品详情和应用

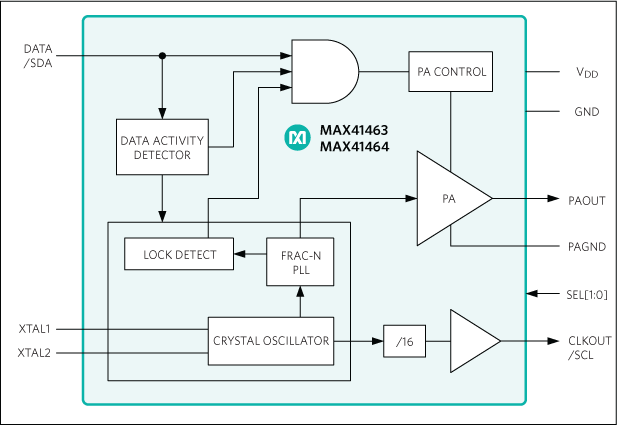

MAX41463/MAX41464为UHF sub-GHz ISM/SRD发送器，设计用于发送频移键控(FSK)或高斯(G)FSK (或2GFSK)数据，频率范围为286MHz至960MHz。器件集成分频锁相环(PLL)，所以可利用单个低成本晶振产生全球常用的sub-GHz频率。PLL的快速响应时间支持跳频扩频协议，可提高距离和安全性。芯片也具有引脚可选频率的预设模式，所以外部微控制器接口只需要一根线。唯一和频率相关的元件是外部天线匹配网络。也提供具有缓冲的800kHz时钟输出信号。也可选择将器件置于可编程模式，并使用I²C接口进行编程。MAX41463/MAX41464基于晶振的架构提供了更大的调制深度、更快的频率稳定时间、更高的发送频率容差，并减小了温度依赖性，避免了采用SAW发送器时的许多常见问题。

MAX41463/MAX41464在50Ω负载时提供高达+13dBm功率，耗流小于12mA @ 315MHz。可通过调节输出负载将功率增大到+16dBm，并且在850MHz以上频率可使能PA boost模式，以补偿损耗。在I²C模式下，也可使用可编程寄存器设置控制PA输出功率。

MAX41463/MAX41464采用+1.8V至+3.6V单电源工作。器件具有自动关断特性，以延长电池寿命，以及带数据活动检测的快速振荡器唤醒。

MAX41463/MAX41464采用10引脚µMAX封装，工作在−40°C至+105°C扩展级温度范围。

应用

• 自动抄表(AMR)
• 楼宇自动化和安保
• 车库开门器(GDO)
• 物联网(IoT)
• 无线遥控玩具
• 遥控和无源无钥匙进入(RKE/PKE)
• 胎压监测系统(TPMS)
• 无线传感器和报警器
