特性

产品详情和应用

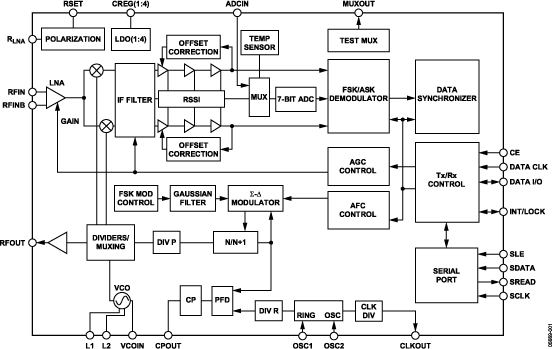

ADF7020-1是一款低功耗、高度集成的FSK/ GFSK/ ASK/ OOK/ GOOK收发器，设计用于低UHF和VHF频段。ADF7020-1采用外部VCO电感，用户可将工作频率设置为135 MHz和650 MHz之间的任意值。利用2分频电路，用户可以在低至80 MHz的频率下运行该器件。VCO典型范围约为工作频率的10%。ADF7020-1只需少量外部分立器件便可构建一个完整的收发器，因此非常适合对价格和电路板面积敏感的应用。

发射部分包含一个VCO和一个输出频率分辨率<1 ppm的低噪声小数N分频PLL。通过快速变频PLL，ADF7020-1可应用于跳频扩频(FHSS)系统。VCO采用两倍基频工作，减少杂散发射和频率牵引问题。

发射机输出功率可在-20 dBm到+13 dBm之间以63个步长精度进行编程设置。收发器射频频率、通道间隔和调制都可以利用简单的三线式接口来编程。该器件采用2.3 V至3.6 V电源供电，支持关断功能

接收机采用低中频架构(200 kHz)，不仅功耗最低、外部元件数最少，而且可避免低频时的干扰问题。ADF7020-1支持各种可编程特性，包括接收的线性度、灵敏度和中频带宽，用户可根据具体应用在接收机灵敏度和选择度与功耗之间进行取舍。接收机还拥有正在申请专利的自动频率控制(AFC)环路，允许PLL补偿输入信号中的频率误差。

片内ADC提供集成温度传感器、外部模拟输入、电池电压或RSSI信号的回读，因而在某些应用中可减少ADC开销。在−40°C至+85°C的全工作温度范围内，温度传感器精确至±10°C。在室温下进行单点校准，并将结果存储在存储器中，可提高此精度。

应用

• 低成本无线数据传输
• 无线医疗应用
• 远程控制/安全系统
• 无线计量
• 遥控门锁系统
• 家庭自动化
• 过程和楼宇控制
