特性

• 完全集成的快速N分数PLL
  • 280MHz至450MHz RF频率
  • +125°C下，对频率范围进行100%测试
  • 启动时间小于250µs
  • 可调节FSK模板和空间频率
  • 超低噪声FSK调制
  • 50kbps曼彻斯特编码数据速率(ASK)
  • 70kbps曼彻斯特编码数据速率(FSK)
• 可编程功率放大器
  • 5V供电时，Tx功率为+14dBm
  • 2.1V供电时，Tx功率为+10dBm
  • 功率控制范围为28dB，步长1dB
• 可调谐PA匹配电容
• 通过SPI接口或手动设置模式进行控制
• 2.1V至3.6V电源供电时具有超低关断电流
  • 400nA待机电流，上电复位(POR)电路保持有效
  • 5nA关断电流，POR电路无效
• 可灵活选择电源
  • 2.1V至3.6V单电源供电，或者
  • 4.5V至5.5V电源配合内部稳压器供电
• 24引脚(4mm x 4mm) TQFN封装
• 符合FCC第15部分、ETSI EN 300 220标准*

产品详情和应用

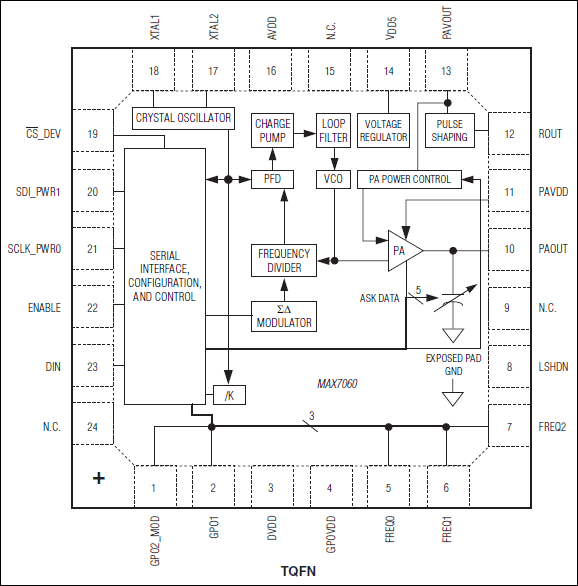

MAX7060频率和功率可编程的ASK/FSK发送器工作在280MHz至450MHz频率范围。器件具有完全集成的N分数合成器，允许用户采用单个晶体将RF工作频率设置在280MHz至450MHz之间。例如，通过15MHz晶体可在285MHz至420MHz频率范围内对MAX7060进行调谐。采用5V电源或电压低至3.2V的电池供电时，RF输出功率可由用户控制在+14dBm和-14dBm之间。采用2.1V最低电压的电池供电时，RF输出功率控制范围为+10dBm至-14dBm。为在较宽的频率范围内保持较好的输出功率匹配度，MAX7060还包含一个可编程匹配电容，并联在功率放大器(PA)的输出端。

通过开启和关闭PA实现ASK调制，具有优异的调制(开/关)率。器件具有ASK幅度整形电路，可降低发射频谱的宽度。FSK调制通过改变高分辨率N分数合成器的系数实现，因此具有较高的FSK频偏精度。器件能够保证50kbps (ASK)和70kbps (FSK)曼彻斯特编码的数据速率，并满足发射带宽的标准要求。通过片内串行外设接口(SPI™)可以配置器件的全部功能模块。此外，还可通过所选择的引脚直接进行有限的手动模式设置。

器件的启动时间非常短，发出使能命令250µs后即可发送数据。MAX7060采用2.1V至3.6V电源供电，当电源电压在4.5V至5.5V之间时，采用内部稳压器供电。室温下，3V供电时的待机电流为400nA，通过低功耗关断(LSHDN)控制引脚可将电流降至5nA。

MAX7060采用24引脚(4mm x 4mm)薄型QFN封装，工作在-40°C至+125°C汽车级温度范围。

应用

• 车库开门器
• 家庭及工业自动化
• 远端控制
• 安全系统
• 传感器网络
