特性

• 转换增益：13 dB（典型值）
• 镜频抑制：32 dBc（典型值）
• 输入 P1dB 压缩：−6 dBm（典型值）
• 输入 IP3：6.0 GHz 至 8.6 GHz 时为 3 dBm（典型值）
• 噪声指数：2 dB（典型值）
• LO 到 RF 隔离：48 dBm（典型值）
• LO 到 IF 隔离：13 dBm（典型值）
• RF 到 IF 隔离：10 dBm（典型值）
• 幅度平衡：0.2 dB（典型值）
• 相位平衡：−2°（典型值）
• RF 回波损耗：10 dB（典型值）
• LO 回波损耗：15 dB（典型值）
• IF 回波损耗：15 dB（典型值）

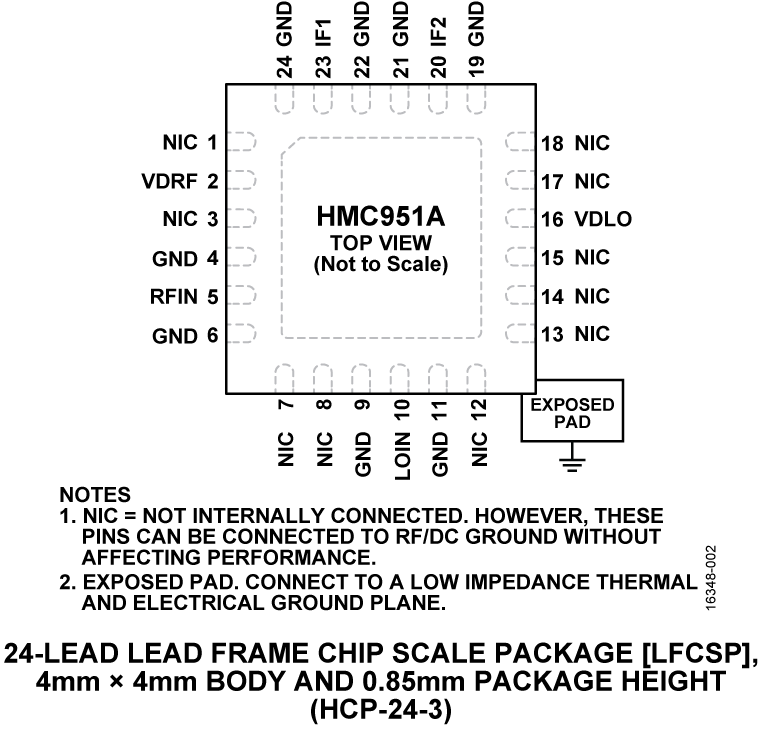

• 裸焊盘，4 mm × 4 mm，24 引脚，LFCSP

产品详情和应用

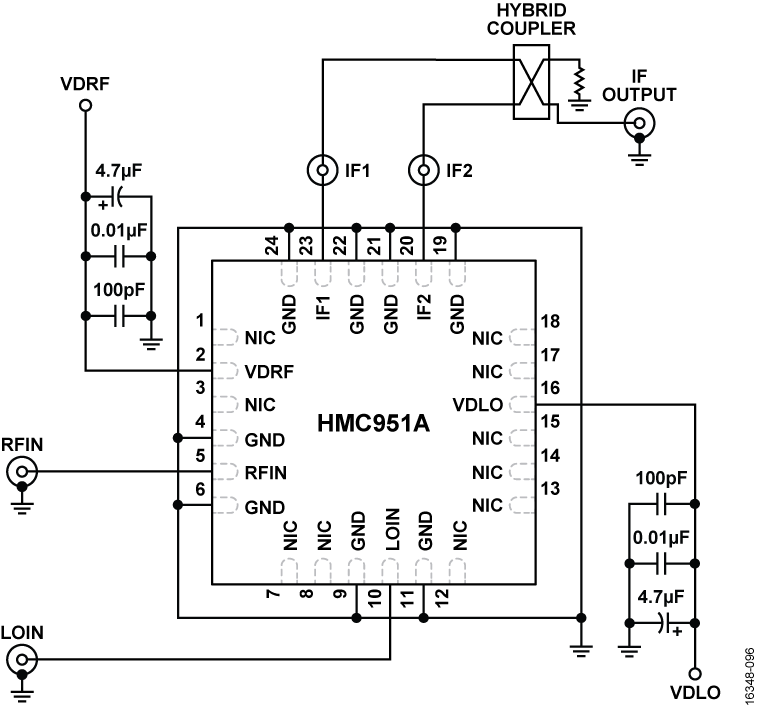

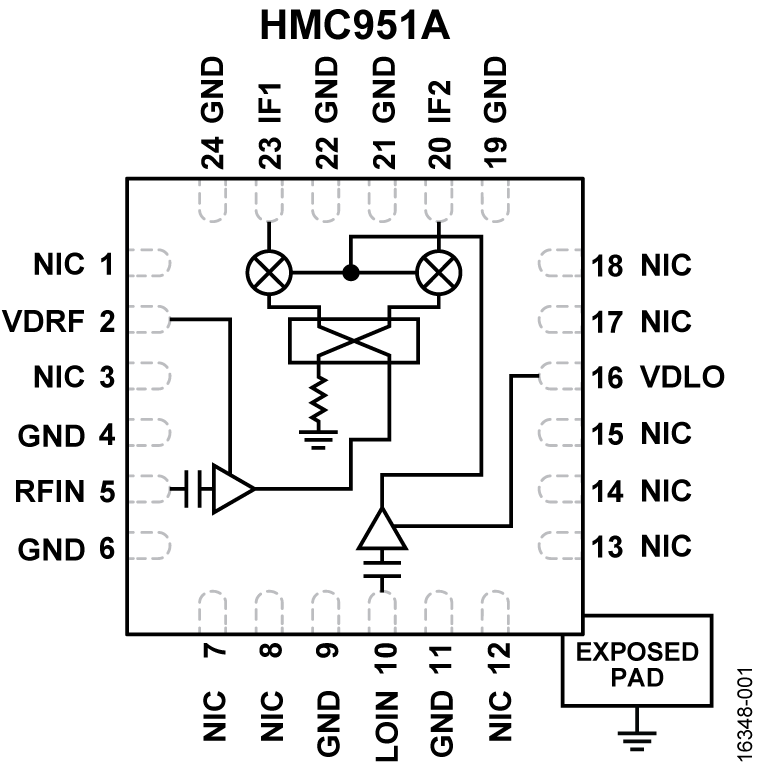

HMC951A 是一款紧凑型砷化镓 (GaAs) 微波单片集成电路 (MMIC) 同相正交 (I/Q) 下变频器，此器件采用符合 RoHS 标准的封装，工作频率范围为 5.6 GHz 至 8.6 GHz。此器件提供 13 dB 的小信号转换增益，噪声指数为 2 dB，镜像抑制为 32 dBc。HMC951A 在低噪声放大器 (LNA) 之后使用镜像混频器，该混频器由本地振荡器 (LO) 缓冲放大器驱动。镜像抑制混频器不再需要在 LNA 后面使用滤波器，并且消除了镜像下的热噪声。提供 IF1 和 IF2 混频器输出，并需要使用外部 90° 混合模式选择所需的边带。I/Q 混频器拓扑结构减少了对不必要的边带进行过滤的需要。HMC951A 是混合式单边带 (SSB) 下变频器组件的小型替代方案，它可以使用表面安装制造技术，这消除了对引线键合的需要。

HMC951A 采用 4 mm × 4 mm 24 引脚引线框芯片尺寸级封装 (LFCSP)，可在 −40°C 至 +85°C 的温度范围内工作。HMC951A 的评估板还可按需提供。

应用

• 点对点和单点对多点无线电
• 军用雷达、电子战和电子情报
• 卫星通信
• 传感器
