特性

• RF频率范围：800MHz至1000MHz
• +2.7V至+5.5V单电源供电
• 集成LNA + 混频器 + LO缓冲器
• 逻辑控制的LNA旁路开关可降低电源电流
• LNA性能（高/低增益）
  • 增益：+15dB/-12dB
  • NF：1.4dB/12dB
  • 输入IP3：-4dBm/+16dBm
• 混频器性能（高/低增益）
  • 增益：6dB/4.6dB
  • NF：13dB/12dB
  • 输入IP3：+7dBm/-1.5dBm
• 电源电流
  • 8.5mA（高增益）
  • 3.8mA（低增益）
• 关断模式下的电源电流：<0.1µA
• 接收器使能时间：0.8µs

产品详情和应用

MAX2685的低噪声放大器(LNA)和下变频混频器构成了RF前端接收器的主要模块。该器件针对900MHz操作进行了优化，具有低噪声系数、高增益和高线性度，因此是蜂窝、无绳和无线数据应用的适宜之选。其电源电流低至8.5mA（高增益模式）和3.8mA（低增益模式），此外支持+2.7V至+5.5V的低工作电源电压范围，适合用于3节镍镉或1节电池锂离子电池应用。在低功耗关断模式下，电源电流降至0.1µA以下，进一步延长了电池使用时间。

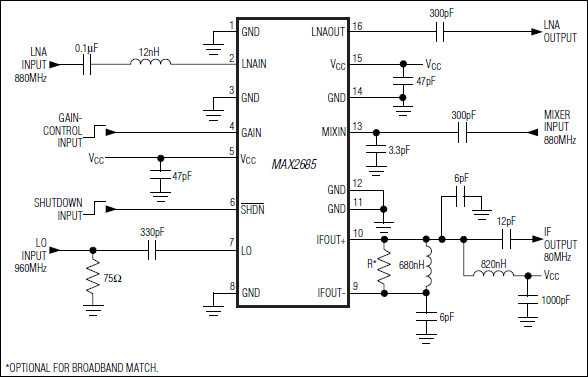

MAX2685包括一个LNA、LNA旁路开关、下变频混频器和本地振荡器(LO)缓冲器。LNA具有1.4dB的低噪声系数、15dB的高增益，输入三阶交调截取点(IP3)为-4dBm。混频器的噪声系数为13dB，增益为6dB，输入IP3为+7dBm。此外，LNA旁路开关支持两级增益，可在不需要高增益时降低功耗。

下变频混频器具有单端RF输入端口和差分IF输出端口。IF端口的差分操作改进了偶次谐波抑制性能并提高了抗扰度。借助LO缓冲器，仅需-8dBm的LO功率即可驱动LO端口。MAX2685采用节省空间的16引脚QSOP封装。

应用

• 868MHz欧洲ISM频段
• 900MHz ISM频段应用
• 蜂窝电话/无线电话
• 无线数据
