ADI亚德诺 HMC571-DIE 产品介绍

2026-03-09 0次

特性

转换增益： 11 dB
镜像抑制： 24 dB
2 LO至RF隔离： 40 dB

噪声系数： 3 dB
输入IP3： +5 dBm
裸片尺寸： 2.33 x 2.51 x 0.10 mm

产品详情和应用

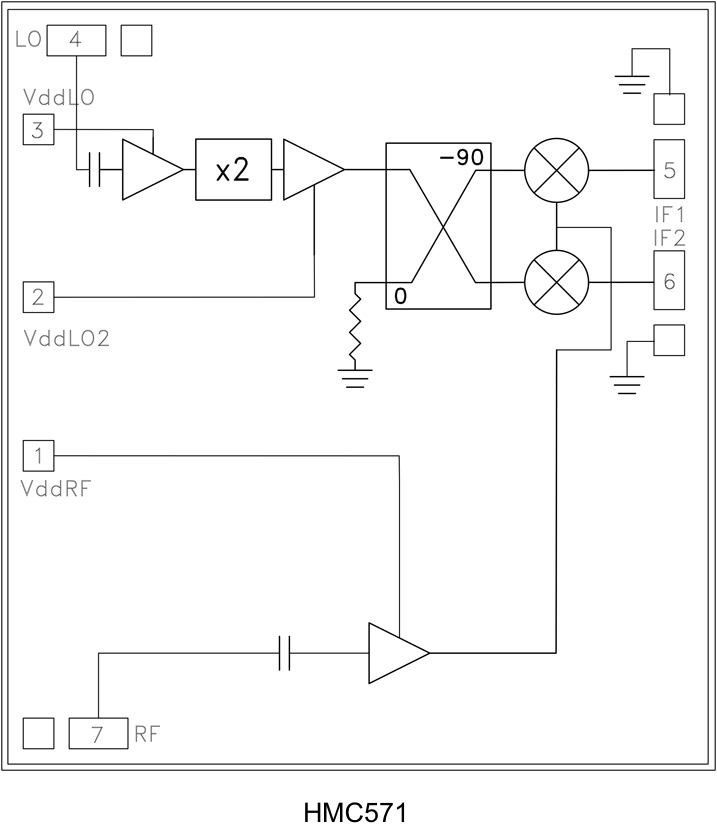

HMC571是一款紧凑型GaAs MMIC I/Q下变频器芯片，在整个频段内提供10 dB小信号换换增益、3 dB噪声系数和24 dB镜像抑制性能。该器件采用LNA，后接由x2有源倍频器驱动的镜像抑制混频器。该镜像抑制混频器使得LNA之后无需使用滤波器，并可消除镜像频率下的热噪声。

它具有I和Q混频器输出，所需外部90°混合型器件用于选择所需边带。以下所示的所有数据均通过安装在50 Ω测试夹具中的芯片获取，且包括每个端口上直径为1 mil、长度为20 mil的焊线效应。该产品为混合型镜像抑制混频器下变频器组件的小型替代器件。

应用

点对点
点对多点无线电
军用雷达、EW和ELINT
卫星通信
