ADI亚德诺 ADMV1009 产品介绍
2026-03-09
0次
特性
- RF 输出频率范围:12.7 GHz 至 15.4 GHz
- IF 输入频率范围:2.8 GHz 至 4 GHz
- LO 输入频率范围:9 GHz 至 12.6 GHz
- 匹配的 50 Ω RF 输出、LO 输入和 IF 输入
- 20 dB 镜频抑制

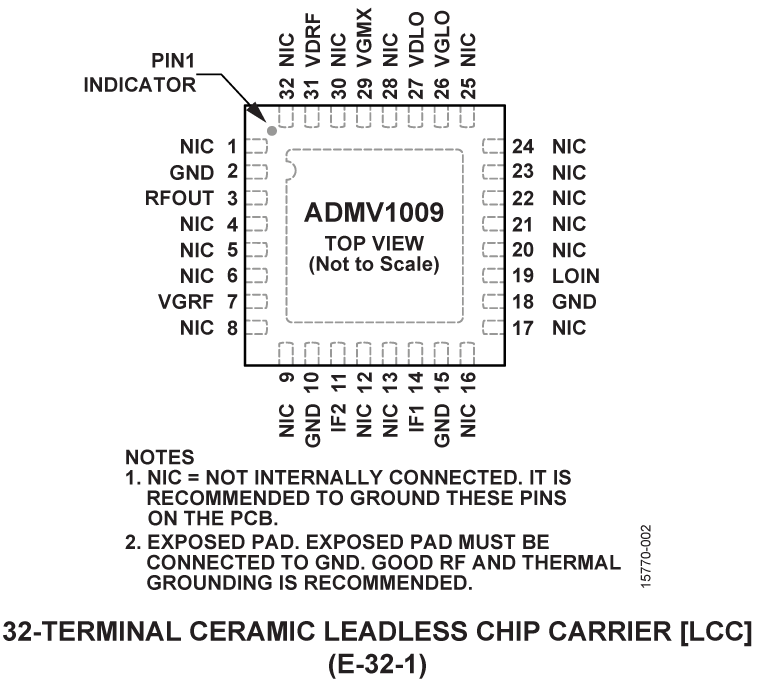

- 32 引脚、4.9 mm × 4.9 mm LCC封装
产品详情和应用

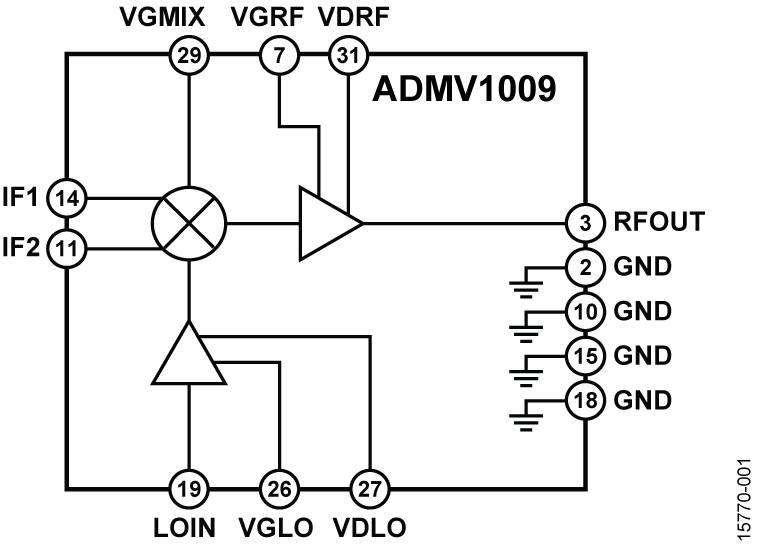

ADMV1009 是一款采用紧凑的砷化镓(GaAs)设计、单芯片微波集成电路(MMIC)、上边带(USB)、差分上变频器,采用符合RoHS标准的封装,针对工作频率范围为12.7 GHz至15.4 GHz的点对点微波无线电设计进行优化。
ADMV1009 提供21 dB的转换增益和20 dB的边带抑制性能。ADMV1009采用射频(RF)放大器,前接由驱动放大器驱动本振(LO)的无源、双平衡混频器。还提供IF1和IF2混频器输入,需通过外部180°巴伦差分驱动IF引脚。ADMV1009为混合型单边带(SSB)上变频器的小型替代器件,无需线焊,可以使用表贴制造装配。
ADMV1009上变频器采用紧凑的散热增强型、4.9 mm × 4.9 mm LCC封装。ADMV1009工作温度范围为−40°C至+85°C。
应用
- 点对点微波无线电
- 雷达和电子战系统
- 仪器仪表、自动测试设备



购物车中还没有商品,赶紧选购吧!

推荐用于新设计
