ADI亚德诺 ADMV1455 产品介绍
2026-03-09
0次
特性
- 宽带 RF 输入频率范围：17.7GHz 至 55GHz
- 集成射频链功能
- 可调图像抑制滤波器
- 增益控制数字步进衰减器
- 集成 LO 链功能
- 输入频率范围：8.85GHz 至 27.5GHz
- 内部 2 倍乘数
- 可调本振谐波抑制滤波器
- I/Q 相位校正
- 两种频率转换模式
- 中频单端输出（2GHz 至 12GHz）
- 基带 I/Q 差分输出（直流至 8GHz）
- I/Q 基带模式可编程功能
- 不平衡优化
- 共模电压
- 直流偏移校正
- 增益选择
- 高增益（50Ω差分，直流至 8GHz）
- 低增益（100Ω差分，直流至 4GHz）
- IF 模式可编程功能
- 镜像抑制优化
- 可调带通滤波器
- 增益控制数字步进衰减器
- 内置电源检测器，带可编程自动断电过载保护功能
- NVM 工厂校准，以最大限度地减少零件间的差异
- 简易 SPI：三线制或四线制
- 用于与系统中其他芯片集成的通用逻辑输出
- 用于快速跳频应用的查找表逻辑地址输入

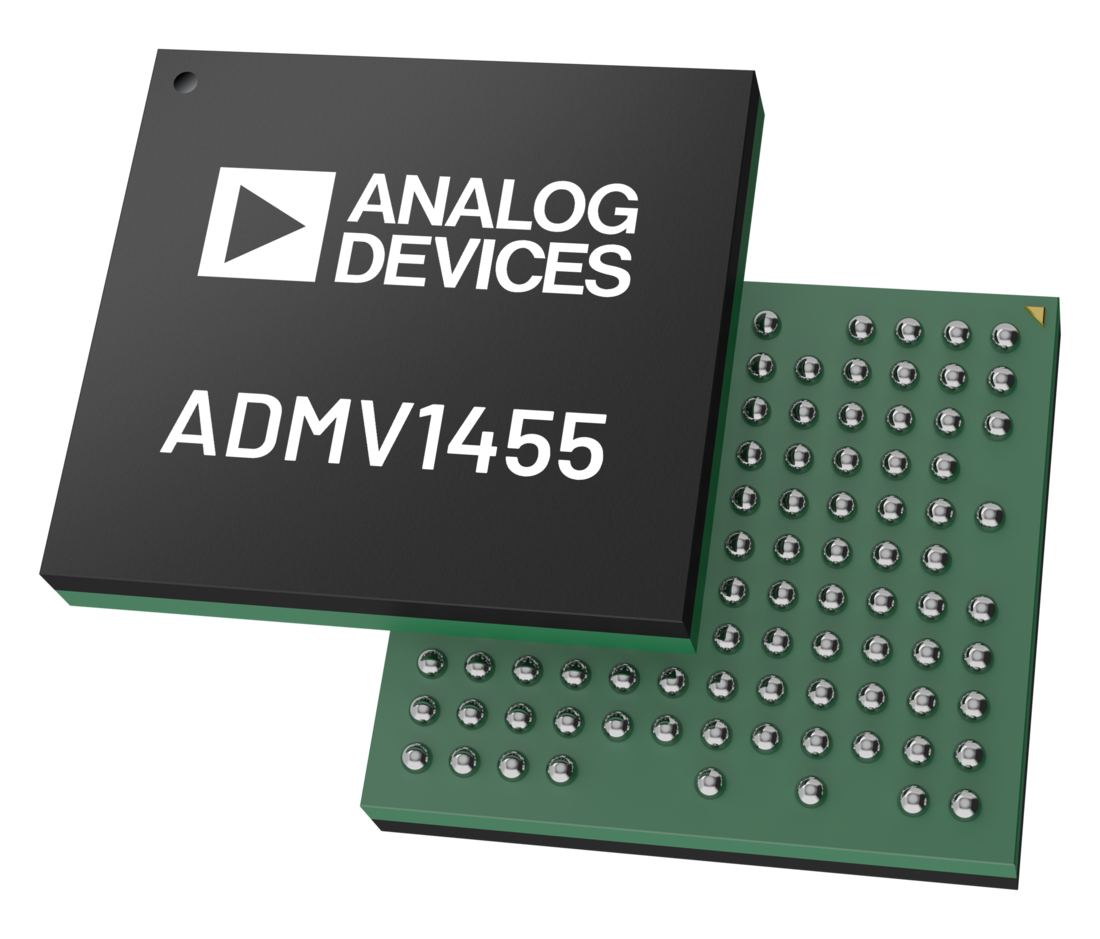

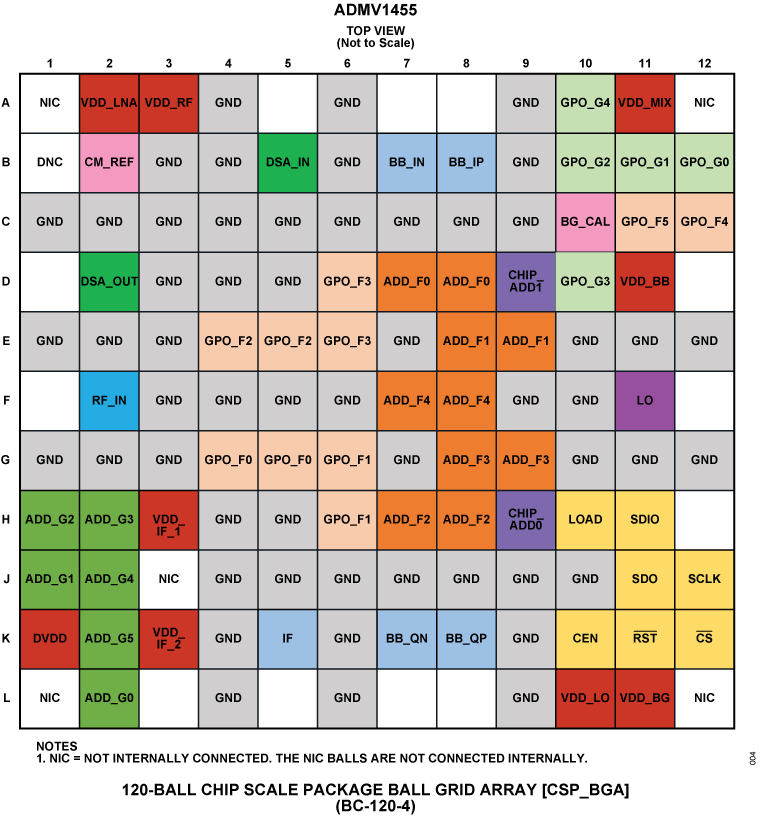

- 120 焊球，6mm × 6.5mm，CSP_BGA 封装
产品详情和应用

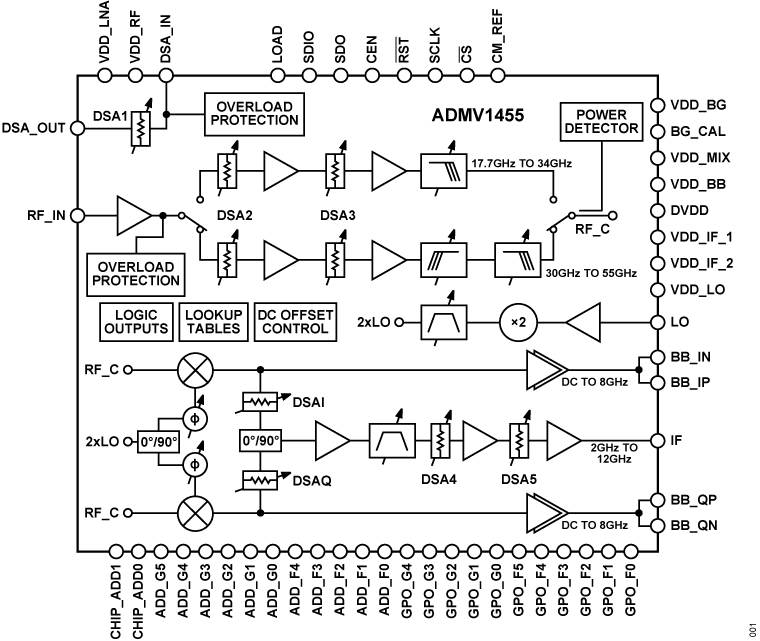

ADMV1455 是一款高度集成的微波下变频器，针对工作在 17.7GHz 至 55GHz 射频频率范围内的宽带无线电设计进行了优化。为传统的多芯片解决方案提供了一种紧凑的替代方案，显著减小了系统尺寸、重量和功耗。
集成本地振荡器 (LO) 信号链路可接受 8.85GHz 至 27.5GHz 范围内的 LO 输入信号。在 LO 信号链路中，有内部放大器、两个倍频器、可编程谐波抑制滤波器和相位调节电路，可产生必要的 17.7GHz 至 55GHz 信号，来驱动同相/正交 (I/Q) 混频器。
ADMV1455 具有两条可通过开关选择的射频信号链。其中一条链路的工作频率范围为 17.7GHz 至 34GHz，另一条链路的工作频率范围为 30GHz 至 55GHz。每个链路都包含多级低噪声放大器 (LNA)、信号电平控制和滤波。提供功率检测器，以便监测 I/Q 混频器输入端的功率水平。
可用的两种频率转换模式是：单端输出中频 (IF) 和差分 I/Q 基带。单端输出中频模式的工作频率范围为 2GHz 至 12GHz，包括片上 90° 中频混合器、可调谐滤波器和两级可调增益控制。差分 I/Q 基带模式的工作频率范围为直流至 8GHz，包括可编程的内部共模电压、可编程的偏移电压和可编程的增益选择。差分输出阻抗中心约为 75Ω，这使得基带输出可以与 50Ω 或 100Ω 的差分负载阻抗连接。
有关符合商用航天低标准 (CSL) 或商用航天高标准 (CSH) 的 ADMV1455 版本的信息，请联系 space@analog.com
请参阅数据手册，了解完整说明。
应用
- 卫星有效载荷1 和地面站（卫星通信）
- 宽带雷达和电子战系统（EW）
- 仪器仪表和自动测试设备 (ATE)
- 毫米波 5G 和 6G 测试仪
