特性

产品详情和应用

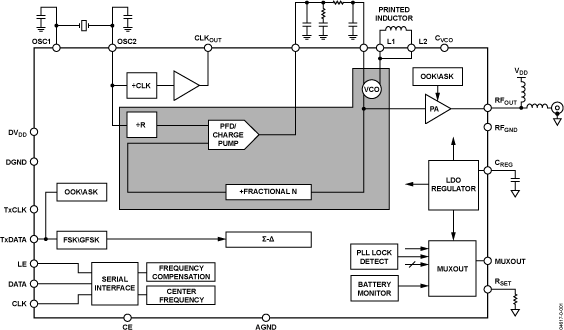

ADF7012是一款低功耗ASK/FSK/GFSK UHF发射机，设计用于短程无线设备(SRD)。输出功率、输出通道、偏移频率和调制类型均可通过4个32位寄存器编程设置。

利用小数N分频和带有外部电感的VCO，用户可以选择50 MHz至1 GHz频段内的频率。小数N分频PLL具有快速锁定时间特性，因此ADF7012适合快速跳频系统。精密频率偏移和PLL相位噪声性能也有助于窄带操作。

有五种不同的调制方案可供选择： 二进制频移键控(FSK)，高斯频移键控 (GFSK)， 二进制开关键控(OOK)，高斯开关键控(GOOK)以及幅移键控(ASK)。补偿寄存器允许输出以小于1 ppm的步进移动，从而可以对基准晶体中的频率误差进行间接补偿。

寄存器通过一个简单的三线式接口进行控制。在省电模式下，该器件的典型静态电流低于0.1 μA。
