特性

• 低实施成本
  • 比特至RF单线操作
  • 低材料清单(BoM)成本
  • 使用单个、低成本、16MHz晶振
  • 小尺寸、3mm x 3mm µMAX-10封装
• 提高发送距离、数据率和安全性
  • 高达+16dBm PA输出功率
  • 快速频率开关，支持FHSS/DSSS
  • 快速启动振荡器：启动时间小于250μs
  • 高达200kbps NRZ数据率
• 低耗流有效延长电池寿命
  • 小于8mA，ASK曼彻斯特编码时
  • 小于12mA，(G)FSK或2GFSK@ 315MHz时
  • 可选待机和关断模式
  • 自动关断电流小于20nA (典型值)
• 使用简单
  • +1.8V至+3.6V单电源工作
  • 通过SPI接口完全可编程
  • 还提供400kHz/1MHz I²C版本

产品详情和应用

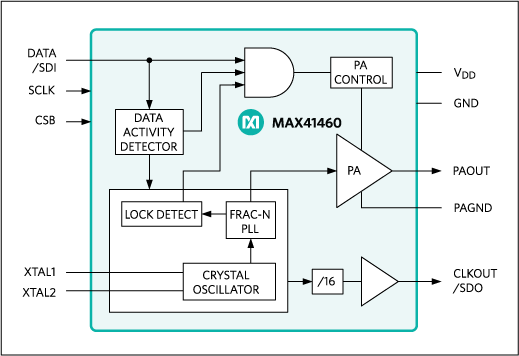

MAX41460为UHF sub-GHz ISM/SRD发送器，设计用于发送开关键控(OOK)、幅移键控(ASK)、频移键控(FSK)和高斯(G)FSK (或2GFSK)数据，频率范围为286MHz至960MHz。器件集成小数分频锁相环(PLL)，所以可利用单个低成本晶振产生全球常用的sub-GHz频率。PLL的快速响应时间支持跳频、扩频协议，能够提高发送距离和安全性。唯一需要的频率相关元件是外部天线匹配网络。

MAX41460基于晶体振荡器的架构可以提供更高的调制深度、更快的频率建立、更高的发送频率容限，以及降低温度相关性。

MAX41460在50Ω负载时提供高达+13dBm输出功率，耗流小于8mA (ASK，曼彻斯特编码)以及12mA ((G)FSK发送 @ 315MHz）。可通过调节将输出负载功率增大到+16dBm，并且在850MHz以上频率可使能PA boost模式，以补偿损耗。PA输出功率也可通过可编程电阻设置进行控制。

MAX41460采用+1.8V至+3.6V单电源工作。器件具有自动关断功能，有效延长电池寿命；检测到数据活动时，具有快速振荡器唤醒。可编程串口使得MAX41460能够兼容几乎任意微控制器或跳码发生器。

MAX41460采用10引脚µMAX封装，工作在-40°C至+105°C扩展级温度范围。MAX41460的ESD等级为2.5kV HBM。

应用

• 自动抄表(AMR)
• 楼宇自动化和安保
• 车库开门器(GDO)
• null
• 无线遥控玩具
• 远端无线钥匙门禁(RKE)
• 胎压监测系统(TPMS)
