特性
- 集成12位DAC和ADC的RF 2 × 2收发器
- 发射频段：46.875 MHz至6.0 GHz
- 接收频段：70 MHz至6.0 GHz
- 双通道接收器：6个差分输入
- 出色的接收器灵敏度，NF为2 dB（800 MHz LO时）
- 接收增益控制
- 实时监视和控制信号用于手动增益
- 独立AGC
- 双发射器：4路差分输出
- 高线性度宽带发射器
- 发射EVM：-40 dB（典型值，800 MHz）
- 发射噪声：−157 dBm/Hz（典型值）
- 发射监控：66 dB动态范围（典型值），精度=1 dB
- 集成小数N分频频率合成器
- 2.4 Hz（典型值）LO频率步长
- 多芯片同步
- CMOS/LVDS数字接口
- 商用航空级特性
- 支持航空航天应用
- 一致性证书
- 晶圆扩散批次可追溯性
- 按照NASA PEM-INST-001和SAE AS6294所规定的流程完成合格认证
- 老化、寿命测试和增量分析
- 辐射批次验收测试(RLAT)
- 总电离辐射剂量(TID)
- 辐射基准
- 单粒子闩锁(SEL)
- 排气特性
产品详情和应用

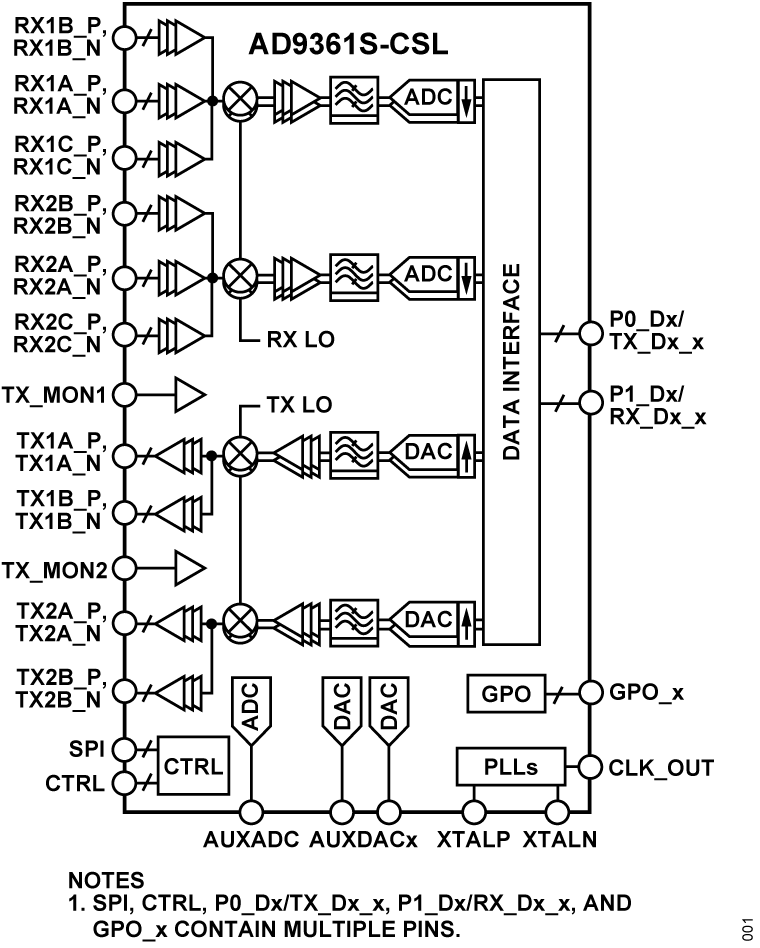

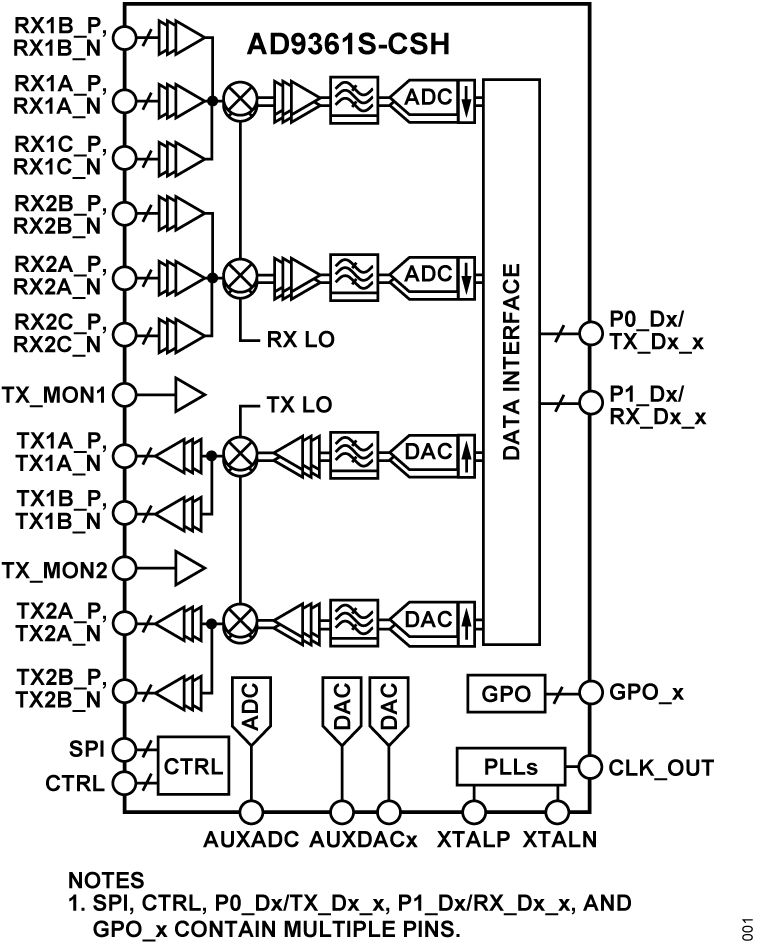

AD9361S-CSH是一款高性能、高集成度的RF捷变收发器，设计用于3G和4G应用。该器件的可编程性和宽带能力使其成为多种收发器应用的理想选择。该器件集RF前端与灵活的混合信号基带部分为一体，集成频率合成器，为处理器提供可配置数字接口，从而简化设计导入。AD9361S-CSH接收器LO的工作频率范围为70 MHz至6.0 GHz，发射器LO的工作频率范围为46.875 MHz至6.0 GHz，涵盖大部分授权与非授权频段。支持的通道带宽范围为200 kHz以下至56 MHz。
两个独立的直接变频接收器拥有出色的噪声系数和线性度。每个接收子系统都拥有独立的自动增益控制(AGC)、直流失调校正、正交校正和数字滤波功能，从而消除了在数字基带中提供这些功能的必要性。AD9361S-CSH还拥有灵活的手动增益模式，支持外部控制。
每个通道搭载两个高动态范围模数转换器(ADC)，先将收到的同相(I)和正交(Q)信号进行数字化处理，然后将其传过可配置抽取滤波器和128抽头有限脉冲响应(FIR)滤波器，以相应的采样率生成12位输出信号。
发射器采用直接变频架构，可实现较高的调制精度和超低的噪声。这种发射器设计能够实现出色的发射误差矢量幅度(EVM)，数值不到−40 dB，可为外部功率放大器(PA)的选择留出可观的系统裕量。板载发射电源监控器可以用作电源检测器，从而实现高度精确的发射电源测量。
完全集成的锁相环(PLL)可针对所有接收和发射通道提供低功耗的小数N分频频率合成。设计中集成了频分双工(FDD)系统需要的通道隔离。还集成了所有压控振荡器(VCO)和环路滤波器元件。

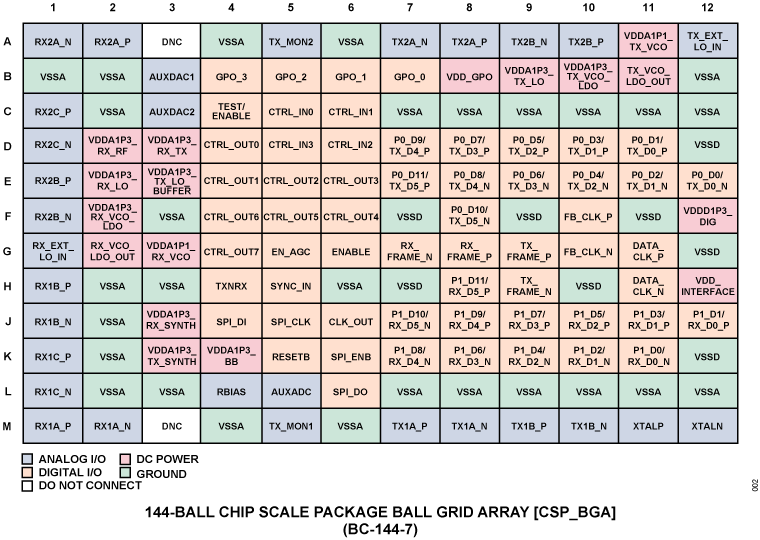

AD9361S-CSH采用10 mm × 10 mm、144引脚芯片级球栅阵列封装(CSP_BGA)。
如需了解更多应用和技术信息，请参阅商用航空级产品计划手册和AD9361数据手册。
应用
- 近地轨道和中地球轨道(LEO/MEO)卫星
- 地球同步轨道(LEO)卫星
- 航空电子
- 点对点通信系统
