特性

• 完整的单通道光数据采集系统
• 内置算法进一步增强了对快速环境瞬态信号的抑制能力
• 用于反射式心率和血氧饱和度监测的优化架构
• 暗电流噪声低至 < 50pA RMS（样本间方差）
• 通过多种采样模式和片上平均可实现更低的有效暗电流噪声
• 高分辨率 19 位电荷积分 ADC
• 三个低噪声 8 位 LED 电流 DAC
• 在白卡环回测试中，具有 > 89dB 的出色的动态范围（样本间差异）
• 出色的环境范围和抑制能力
  • 环境光电探测器电流 > 100μA
  • 120Hz 时环境噪声抑制比 > 70dB
• 可穿戴设备的超低功耗运行
  • 低功耗运行，光读出通道 < 10μA（25sps 时典型值）。
  • 短曝光积分时间分别为 14.8μs、29.4μs、58.7μs 和 117.3μs。
  • 低关断电流 = 1.6μA（典型值）

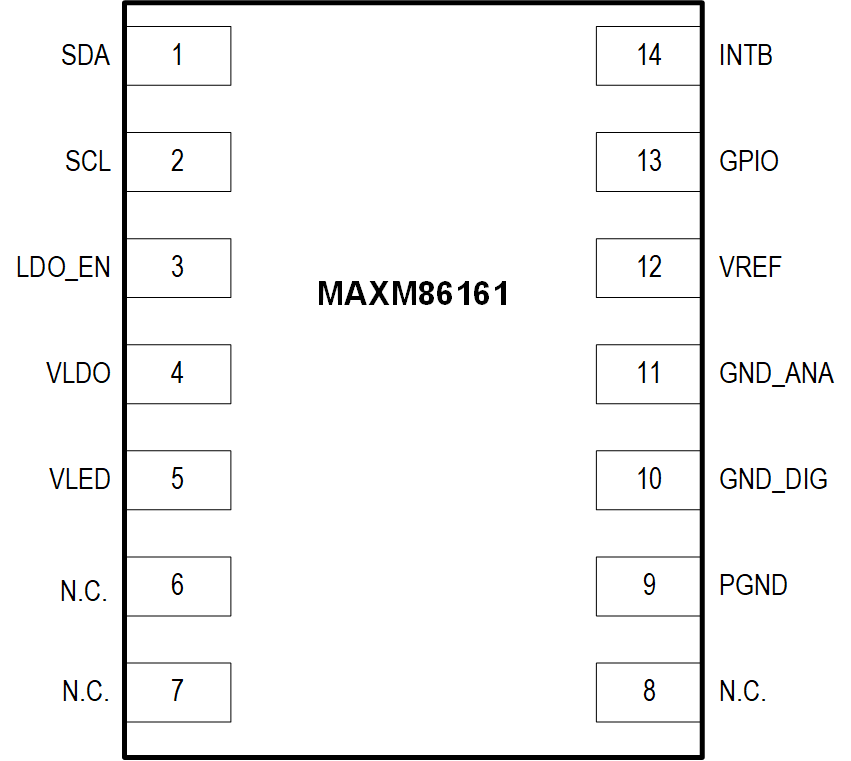

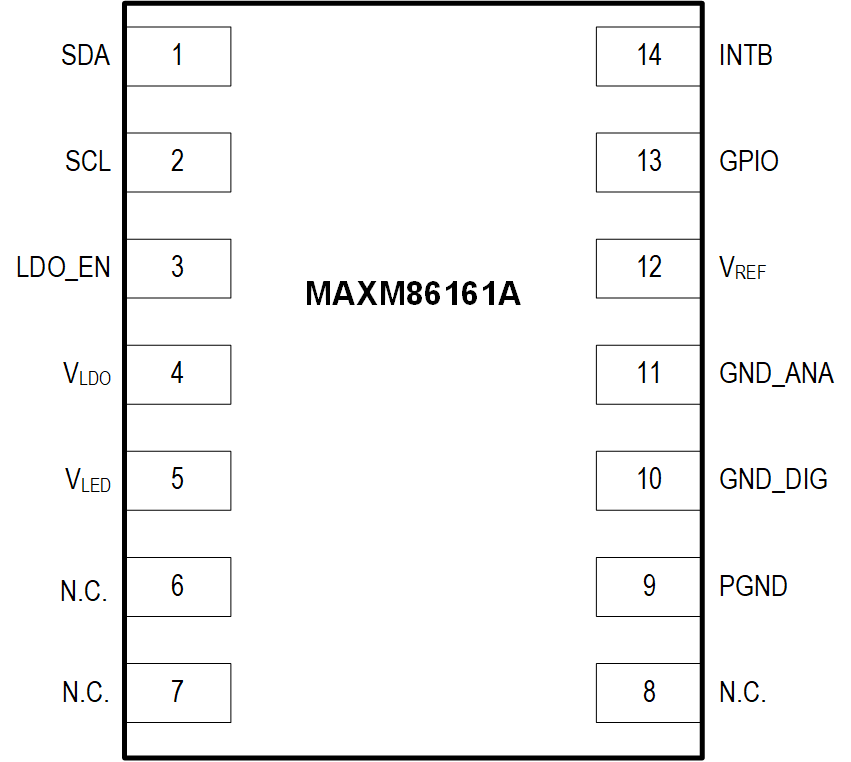

• 微型 2.9mm x 4.3mm x 1.4mm，14 针 OLGA 封装
• 工作温度范围为 –40°C 至 +85°C

产品详情和应用

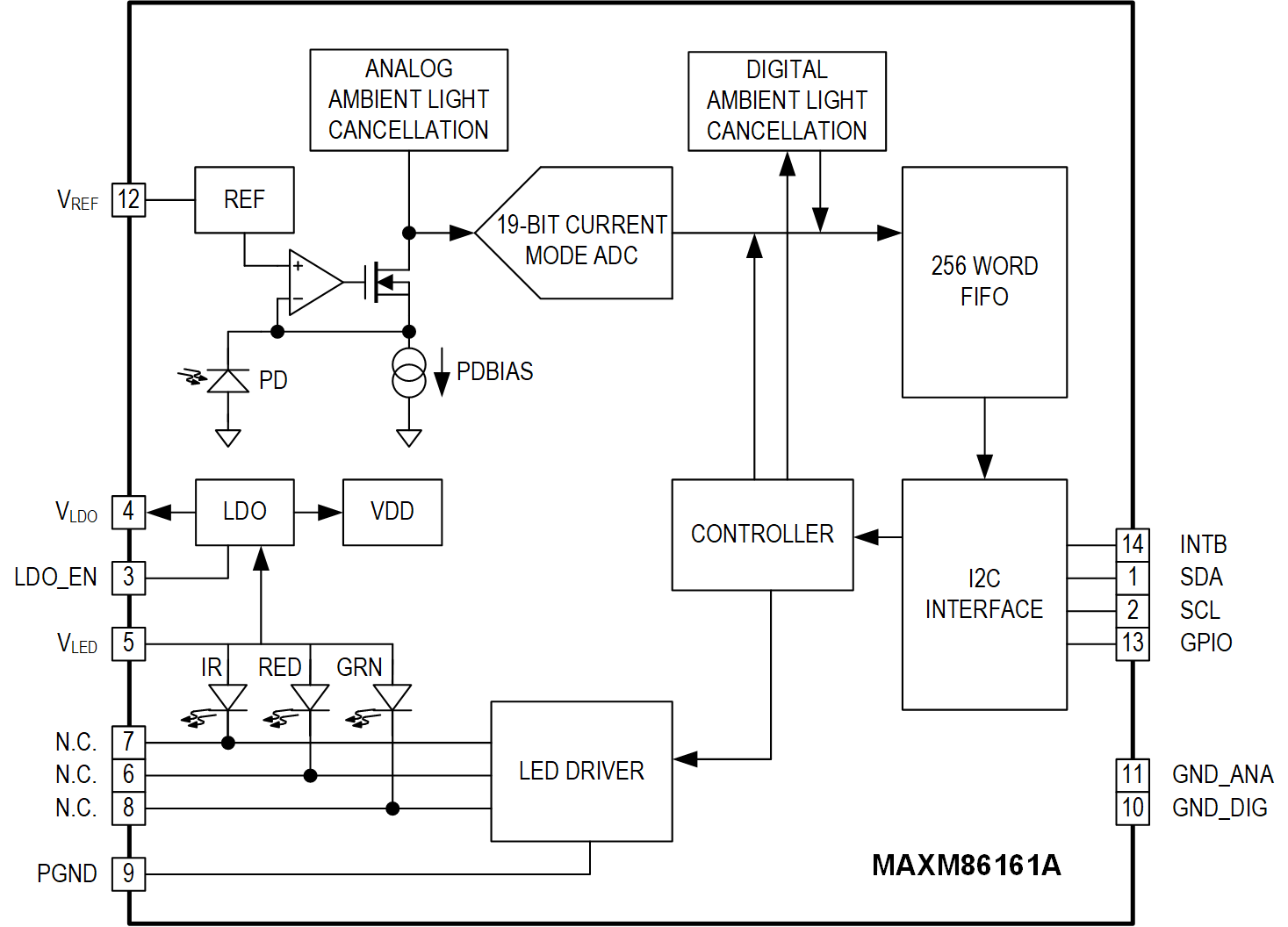

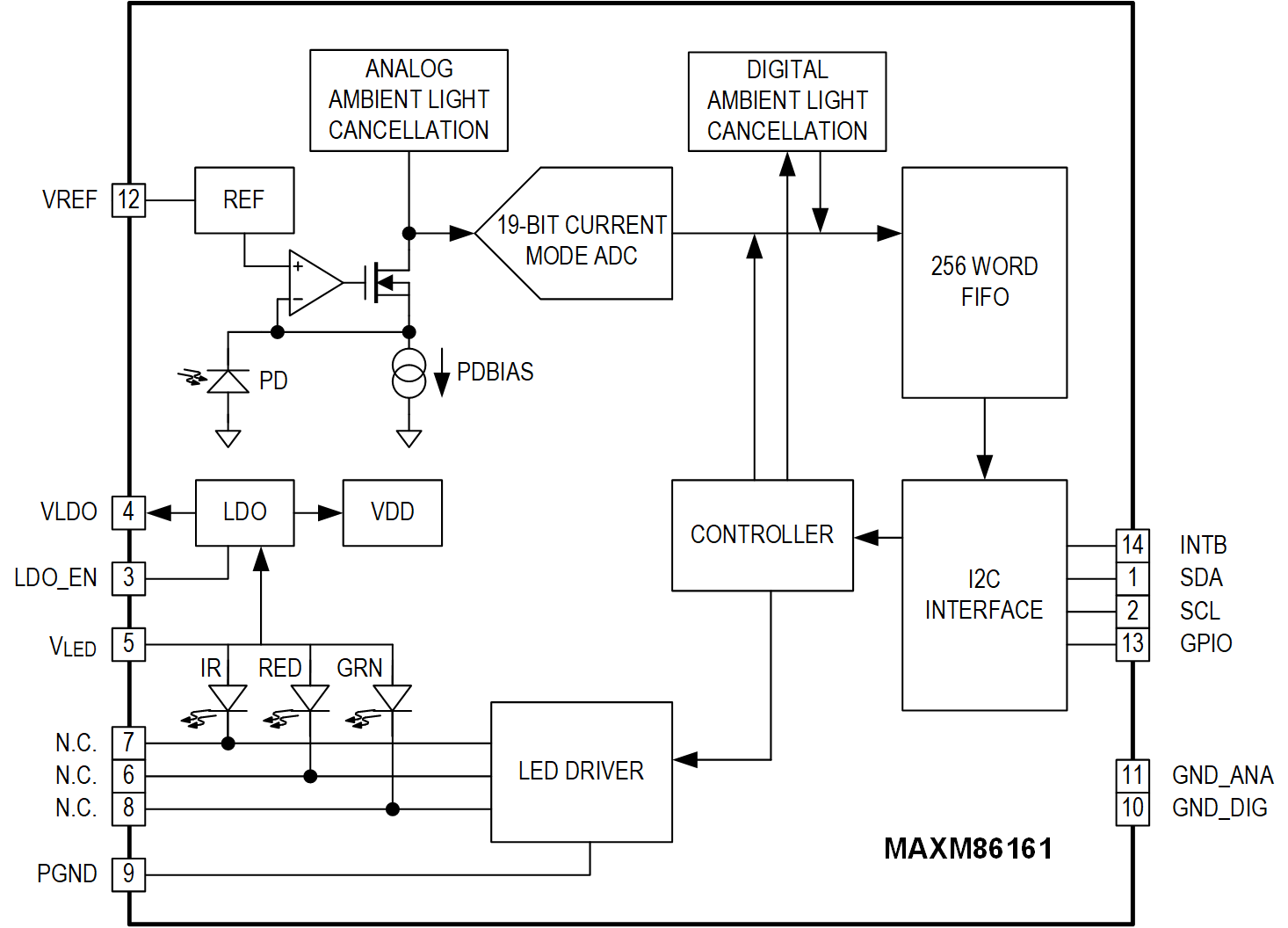

MAXM86161 是一款超低功耗、完全集成的光数据采集系统。在发射器方面，MAXM86161 具有三个可编程大电流 LED 驱动器。在接收器端，MAXM86161 由一个高效率 PIN 光电二极管和一个光读出通道组成。光学读出装置具有低噪声信号调理模拟前端 (AFE)，包括 19 位 ADC、业界领先的环境光消除 (ALC) 电路以及栅栏检测和替换算法。由于 MAXM86161 具有低功耗、尺寸紧凑、易于使用、灵活以及业界领先的环境光抑制能力等优点，因此该套件非常适合各种光学传感应用，例如心率检测和脉搏血氧饱和度测定。

MAXM86161 采用 3.0V 至 5.5V V_LED 单电源电压。它支持标准兼容接口和完全自主运行。每个设备都有一个大的 128 字内置 FIFO。MAXM86161 采用紧凑型 2.9mm x 4.3mm x 1.4mm、14 引脚 OLGA 封装。

应用

• 针对入耳式应用进行了优化
• 适用于移动应用的微型封装
• 优化性能以检测：
• 持续监测心率变异性
• 光学心率
• 氧饱和度 (SpO2)
