特性

• 支持UL-217版本8/UL-568版本7、EN-54、GB..、ISO
• 使用具有更高SNR和动态范围的双波长检测器件减少干扰警报。
• 3倍低功耗支持更小尺寸/更便宜的电池

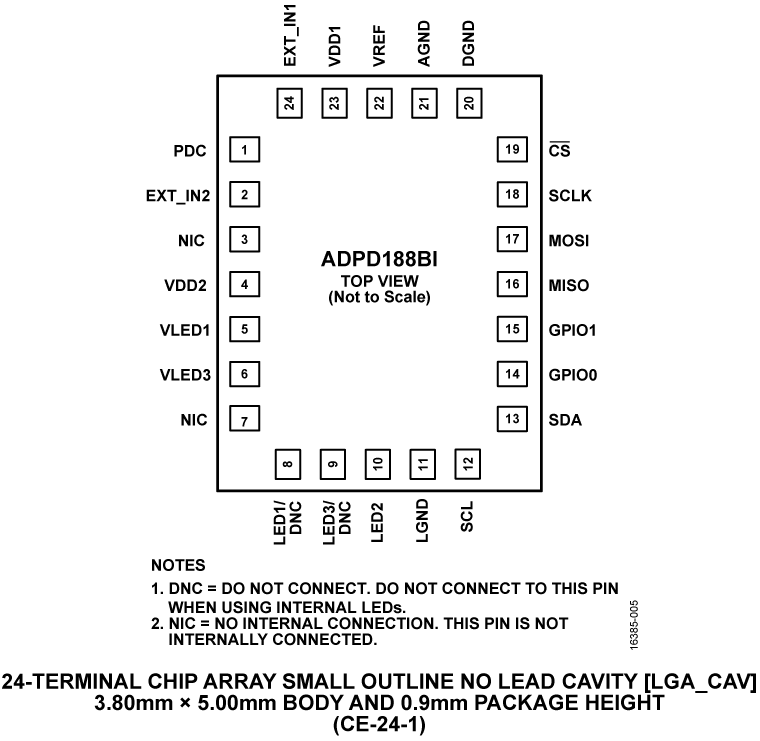

• 集成光学模块（3.8mm x 5mm x 0.9mm，带1个蓝色LED、1个红外LED和2个光电二极管）
  • 可简化EMC设计，
  • 支持更广泛的工业设计选项并
  • 提供少于75%的分立元件。
• 最终测试时的环路校准可减少与烟雾探测器产品相关的校准挑战。
• 经ADI设计并由Accumold制造的烟室28800X提供支持。（请同时参阅下方“资源”下的EVAL-CHAMBER机械尺寸(PDF)）

产品详情和应用

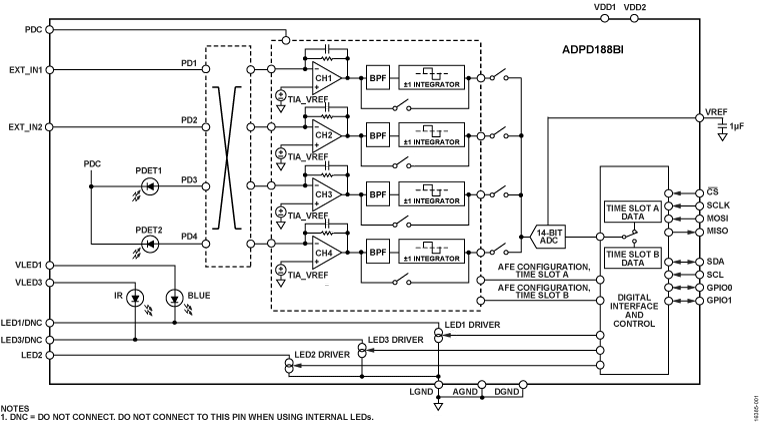

ADPD188BI 是一套利用光学双波长技术进行烟雾探测的完整测光系统。该模块集成了高效光度学前端、两个发光二极管 (LED) 和两个光电二极管 (PD)。这些器件密封在自定义封装中，可防止 LED 发出的光线在进入烟雾探测腔之前直接照射到光电二极管。

应用特定集成电路 (ASIC) 的前端包含一个控制块、一个配备 20 位脉冲蓄能器的 14 位模数转换器 (ADC) 和三个可独立控制的灵活 LED 驱动器。控制电路包括灵活的 LED 信号传递和同步检测功能。模拟前端 (AFE) 具有抑制调制干扰导致信号失调和破坏（通常由环境光所致）的一流特性。数据输出和功能配置通过 1.8 V I²C 接口或串行外设接口 (SPI) 端口进行。

应用

• 烟雾探测
