特性

• 灵活、低成本手势检测方案，适用于汽车应用
• 低功耗、低成本外部CPU处理传感器输出
• 支持轻扫、旋转和接近手势
• 高度集成
  • 60像素IR光电二极管阵列
  • 集成LED驱动器
  • 400kHz I2C和6MHz SPI串行接口
• 可在120k Lux环境光下工作
• 经过AEC-Q100认证
  • -40°C至+85° C工作温度范围
  • MSL3
• 超低功耗：
  • 1mA @ 3.3V
• 小尺寸、4mm x 4mm x 1.35mm、20引脚、侧面防潮QFN封装

产品详情和应用

MAX25205为低成本数据采集系统，适用于手势和接近检测。MAX25205可识别以下独立手势：

• 轻扫手势(上、下、左、右)
• 手指和手掌旋转(CW和CCW)
• 接近检测

MAX25205利用集成的6x10像素光传感器阵列，检测受控IR-LED光源的反射光，实现接近检测和手势识别。即使在明亮的环境光下，MAX25205也能检测这些手势。需要利用一个低功耗、低成本CPU来处理来自于传感器的数据，例如MAX32630。

该分立式光源由一个或多个外部FET组成，由MA25205直接驱动。光源的PWM占空比可设置为1/16至16/16。LED在可编程序列中能够以脉冲方式点亮一次或多次，该序列可在每个采样中重复。

为提高灵活性，MAX25205支持两种不同的串行通信协议：I2C (400kHz)和SPI (6MHz)。

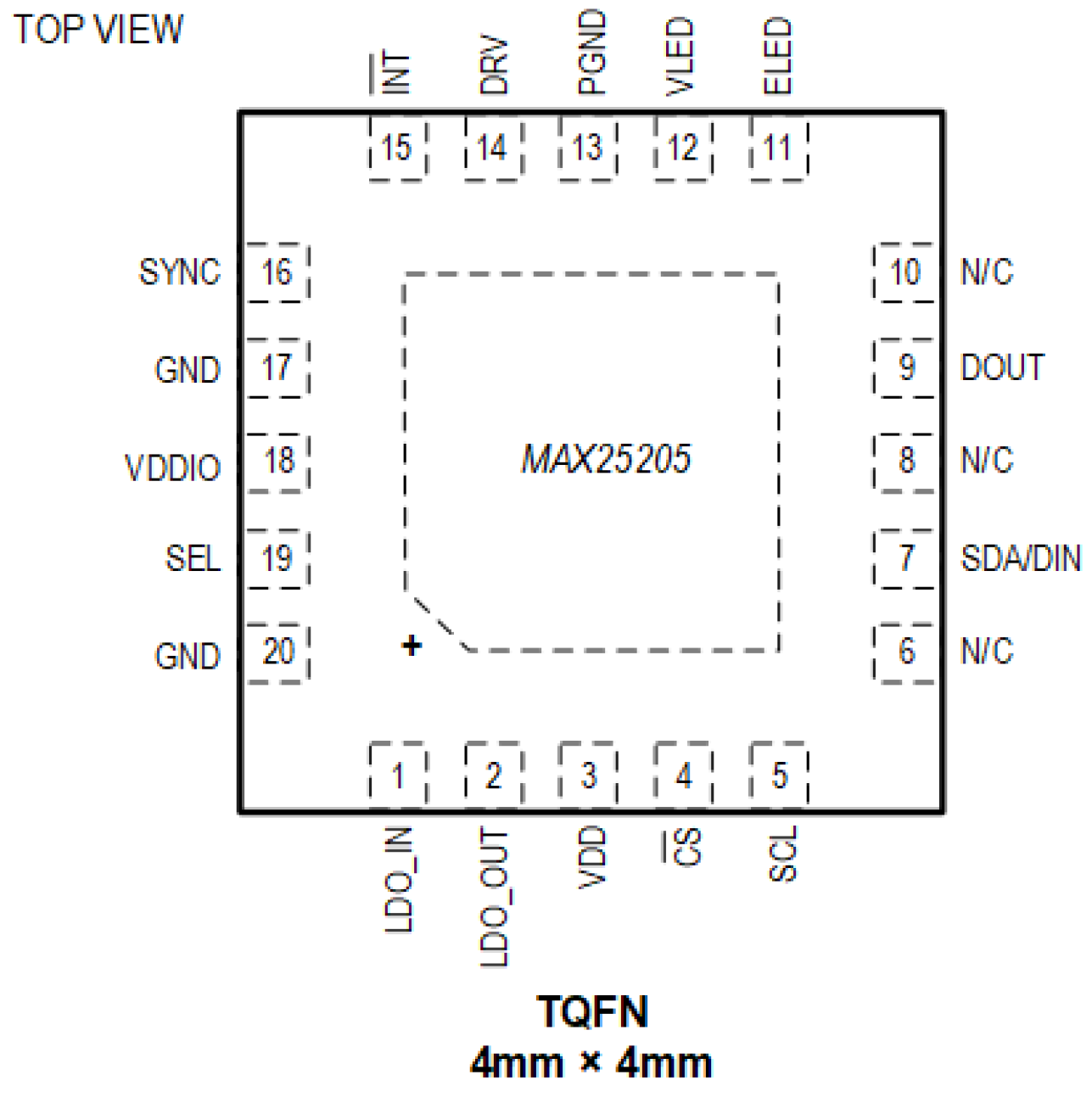

MAX25205采用4mm x 4mm、20引脚、光学QFN封装。

应用

• 中央信息显示屏控制
• 车门、天窗和后备箱控制
• 代替机械开关
• 乘客检测
• 后座信息娱乐系统
