ADI亚德诺 ADPD144RI 产品介绍

2026-03-09 0次

特性

具有集成光学元件的 2.8 mm × 5.0 mm 模块
- 660 nm LED、880 nm 红外线 LED 和光电二极管
完全集成的 AFE、ADC、LED 驱动器和时序内核
适合在玻璃窗口下面使用的自定义光学封装
可编程的 2 通道、8.5 mA 至 370 mA LED 驱动器
为使用外部 LED 发射器而提供
低功耗

专门针对超低直接光学反射而设计
每个通道具有独立的 AFE 设置
I²C 数据和控制接口
脉冲蓄能器，支持每个采样周期 20 位
采样蓄能器，支持每次数据读取高达 27 位
每个通道 16 位或 32 位寄存器或 FIFO 读出

产品详情和应用

ADPD144RI 是一款高度集成的光度学前端，它已进行优化，可通过同步检测红光和红外线波长，对血氧饱和度 (SpO2) 进行光学体积描记法 (PPG) 检测。同步测量能以极低的功耗消除直流和交流环境光干扰。

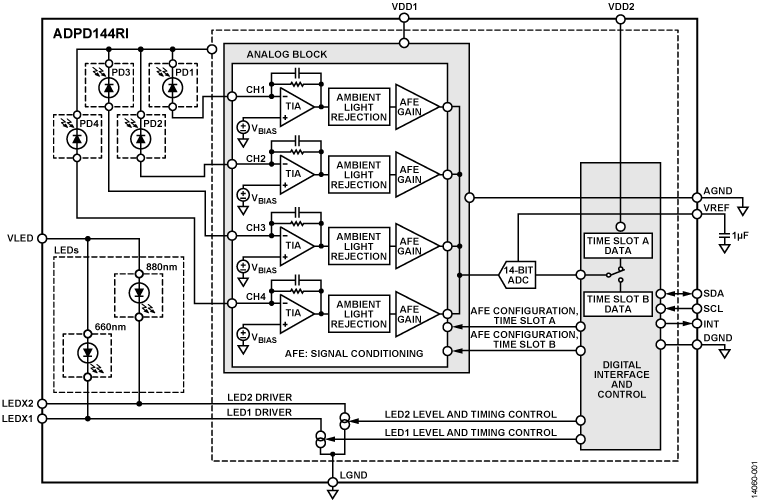

该模块将高效的发光二极管 (LED) 发射器和灵敏的 4 通道深扩散光电二极管（PD1 至 PD4）与自定义应用特定集成电路 (ASIC) 组合在一个紧凑封装中，并在集成 LED 发射器和检测光电二极管之间提供光学隔离，以提高穿透组织的信噪比 (SNR)。

ASIC 包含一个 4 通道模拟前端 (AFE)（具有两个可独立配置的数据路径，各有单独的增益和滤波器设置）、一个具有脉冲蓄能器的 14 位模数转换器 (ADC)、两个可独立配置的灵活 LED 驱动器和一个数字控制块。该数字控制块提供 AFE 和 LED 时序、信号处理和通信。数据输出和功能配置均通过 1.8 V I²C 接口进行。

应用

光学心率监测
反射式 SpO2 测量
